板卡版本刷机教程

目录

• 一、刷机教程
  • 1. 准备工作
  • 2. 安装系统（板卡版本）
• 二、网络配置
  • (一) PPPOE配置
  • (二) 静态 IP 配置

一、刷机教程

1.准备工作

⚠️ 重要提示：制作U盘前，请关闭杀毒软件。

1.1 所需工具与条件

1. 前置条件

   • 设备需退出杀毒模式；
   • 系统不支持 UEFI 安装，请提前 设置 Legacy 引导方式；
   • 建议格式化系统盘后再安装。

2. 下载板卡镜像
   → 板卡版本通用镜像（系统盘需要150g）

3. 下载刻录工具（切勿更新）
   → Ventoy 工具下载地址

4. 文件准备
   下载完成后，将上述两个文件拖至桌面。

   💡 注意：U 盘需插入 USB 端口，并清空 U 盘内多余文件（建议使用 8GB–64GB 容量的 U 盘）。

5. 制作启动 U 盘（使用 Ventoy）

   (1) 解压并运行 Ventoy

   • 将 ventoy.rar 解压到桌面；

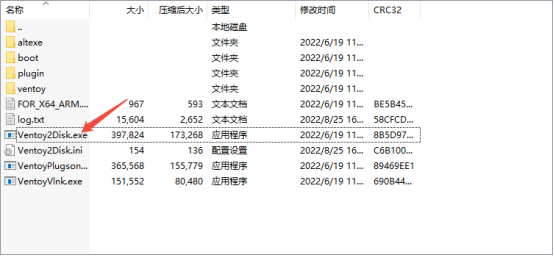

   • 双击打开压缩包，运行其中的 .exe 安装程序（见下图）；
   • 确保 U 盘已插入电脑。

(2) 安装 Ventoy 到 U 盘

• 在 Ventoy 界面中，点击 “安装” 按钮；
• 不要点击“升级”。

(3) 放入系统镜像

• 安装完成后，将 爱偲《板卡版本通用镜像》 直接拖入 U 盘根目录；
• 即完成刻录，无需额外烧录操作。

2.安装系统（板卡版本）

2.1 从 U 盘启动

• 开机后连续短按快速启动键（常见为 F2、F11、F12 或 ESC；戴尔/浪潮多为 F11）。 💡 不同品牌快捷键不同，可自行搜索“[设备型号] 快速启动键”。

2.2 自动/手动安装流程

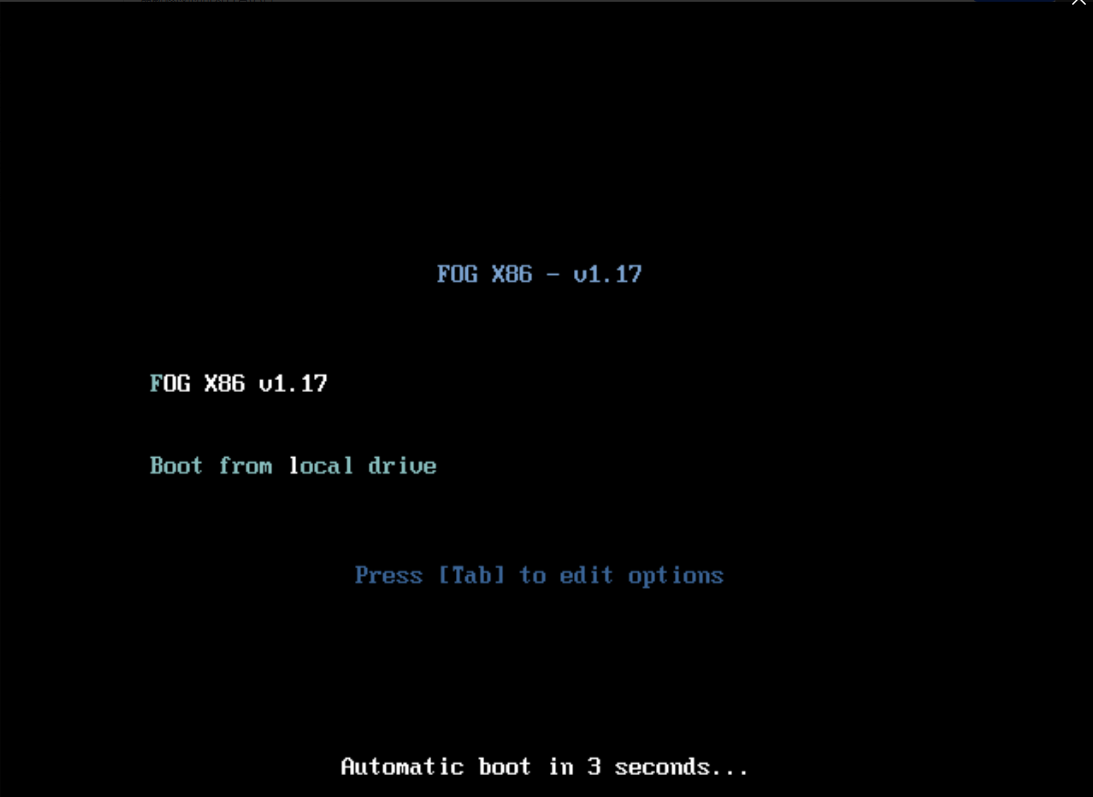

1. 等待倒计时自动安装，或手动选择第一个 X86 选项 并按 Enter。

1. 选择系统盘：使用方向键上下选择目标硬盘 → 按 Enter。

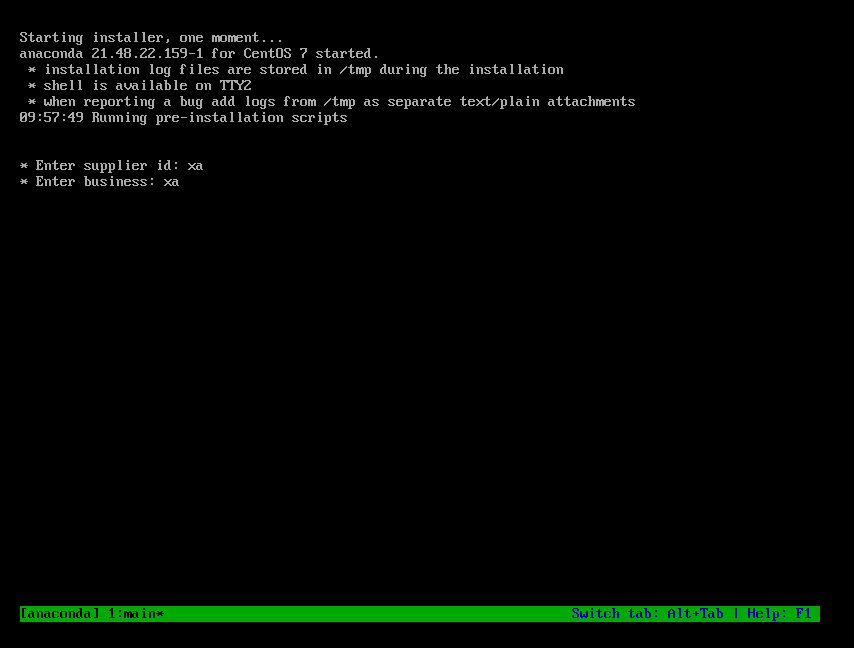

1. id 和bussiness都输入 xa 后 → 按 Enter。

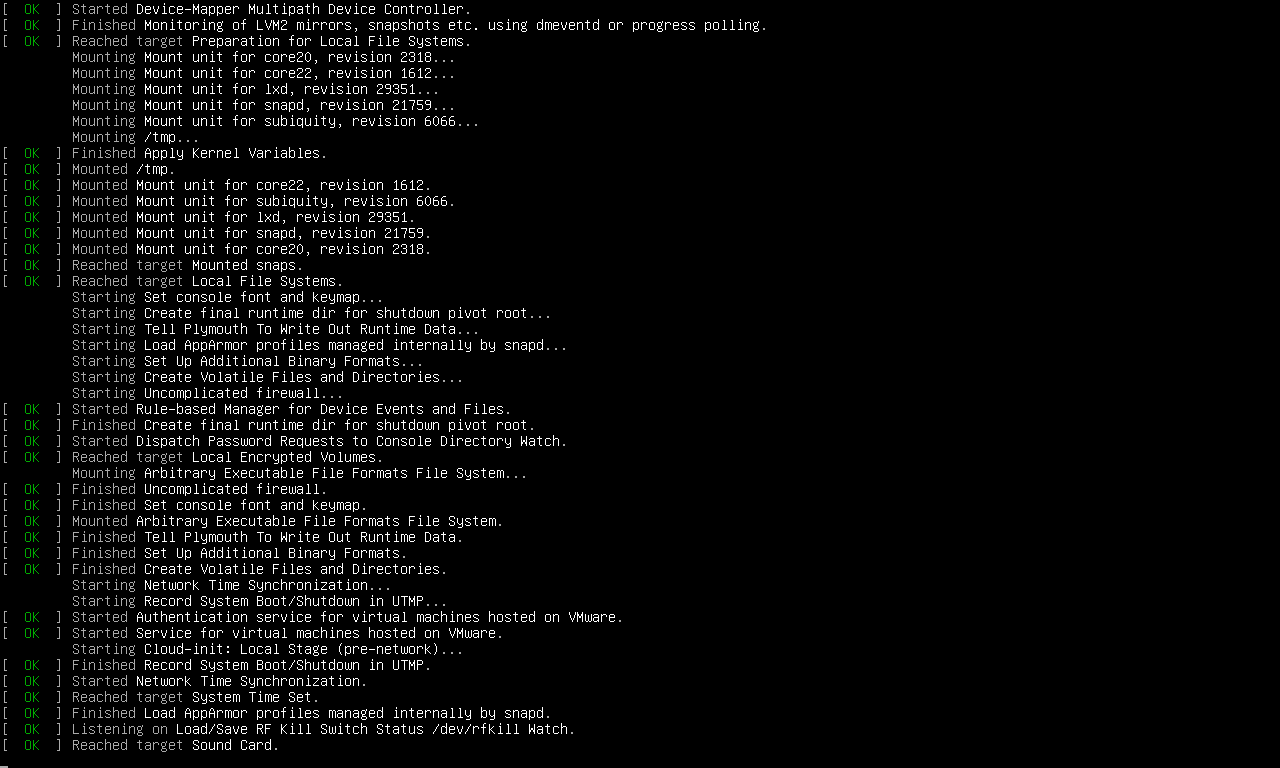

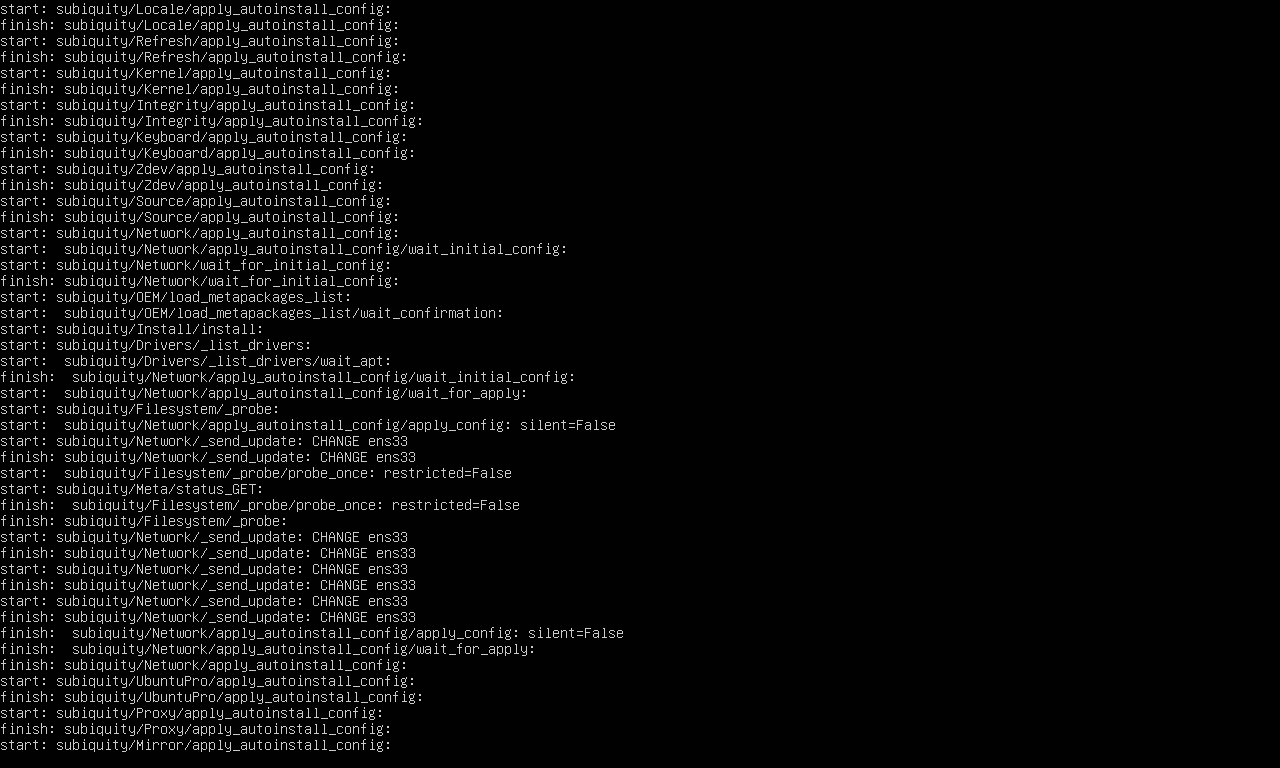

1. 等待系统安装（约 15–20 分钟）。

1. 安装完成提示：

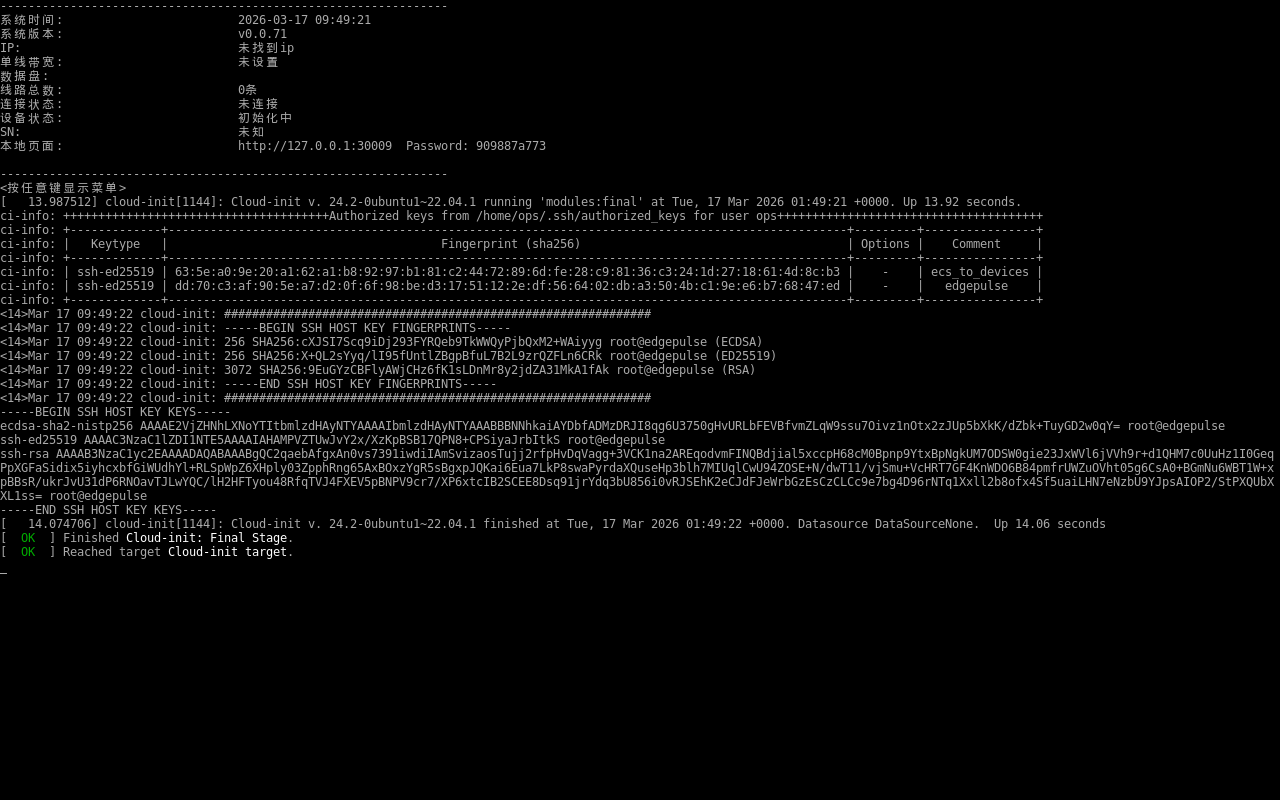

   • 若显示 “network is unreachable” → 按 Enter 尝试刷新（说明未联网，无二维码）；

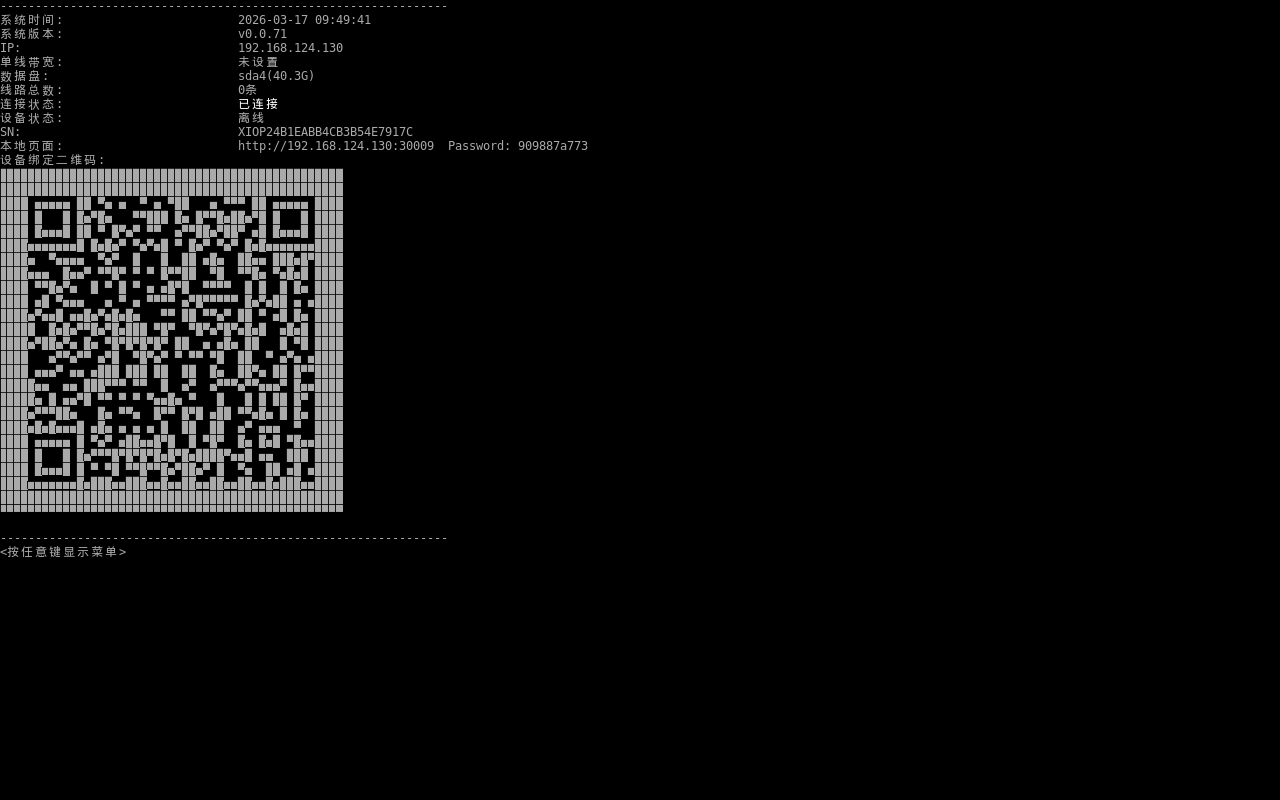

   • 若显示 “network is smooth” 并出现 二维码 → 说明管理线正常。

✅ 绑定设备：

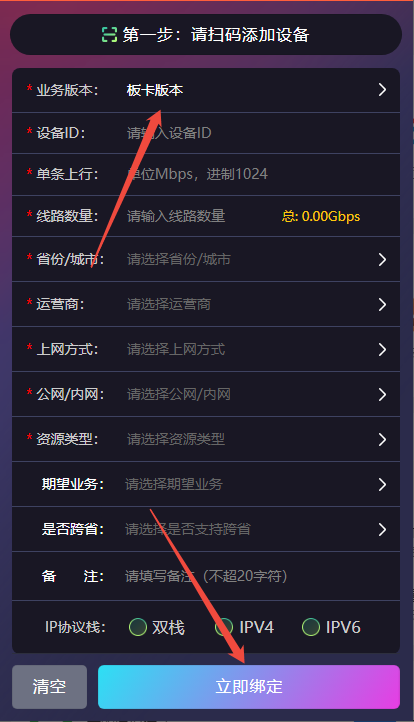

使用 爱偲云联小程序 扫码绑定，业务版本请选择“板卡版本”。
🔗 → 绑定设备教程

二、网络配置

功能按键说明

（一）PPPOE配置

（适用于：服务器拨号场景）

1. 进入配置界面

使用以下账号密码登录系统：

• 用户名：pppoe
• 密码：zaq1xsw2

登录成功后，执行命令

sn-ppp

进入拨号配置界面后选择菜单中的 pppoe 选项。

2. 添加拨号信息

进入拨号界面后，按 a 添加新的拨号配置。

⚠️ 注意：此处只会显示状态为 up 的网卡。
如果所需网卡未启动，请先手动启动网卡后再添加拨号信息。

3. 录入账号信息

在添加拨号信息时，需要填写以下内容：

• vlan_id：如果没有 VLAN ID，留空即可。
• intranet：如果拨号 IP 是内网 IP，填写 true，否则填写 false。

选择submit，按回车提交

4. 提交配置

所有拨号信息完成信息填写后，使用 Tab 键切换start pppoe 按下 Enter

选择 yes后开始拨号

拨号结束

（一）静态IP配置

（适用于：固定单IP/固定多IP场景）

1. 进入配置界面

使用以下账号密码登录系统：

• 用户名：pppoe
• 密码：zaq1xsw2

登录成功后，执行命令

sn-ppp

进入拨号配置界面后选择菜单中的 Static IP 选项。

2. 添加拨号信息

进入拨号界面后，按 a 添加新的拨号配置。

⚠️ 注意：此处只会显示状态为 up 的网卡。
如果所需网卡未启动，请先手动启动网卡后再添加拨号信息。

3. 录入账号信息

在添加拨号信息时，需要填写以下内容：

• vlan_id：如果没有 VLAN ID，留空即可。

选择submit，按回车提交

4. 提交配置

所有拨号信息完成信息填写后，使用 Tab 键切换start static ip 按下 Enter

选择 yes后开始拨号

拨号结束

网络部署的结果和探测，可以用smallnode_control -f进行查看

遇到问题请微信扫码联系商务

编写及审核：爱偲云联运维技术团队
