服务器进阶

之不同品牌服务器如何切换至传统引导（Legacy Boot）模式

适用场景：需将系统引导方式由 UEFI 改为 Legacy Only（传统 BIOS 模式），以兼容老旧操作系统（如 CentOS 6、Windows Server 2008 等）或特定安装介质。
前置条件：已准备可引导的 U 盘（建议使用 Rufus 模式制作）。

📚 目录

戴尔服务器设置 Legacy 引导

  1. 开机反复按 F2 进入 BIOS（System Setup）；
  2. 导航路径：

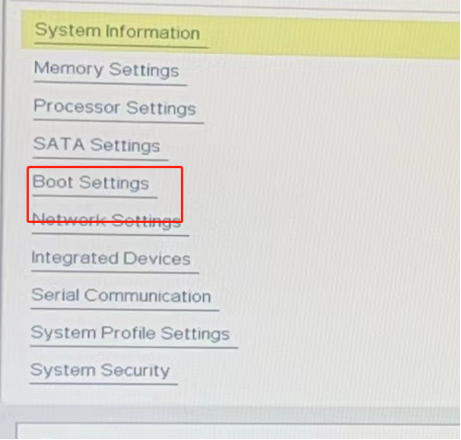

    System Setup → Boot Settings → Boot Mode
    ➜ 将 Boot Mode 改为 BIOS（即 Legacy 模式）；

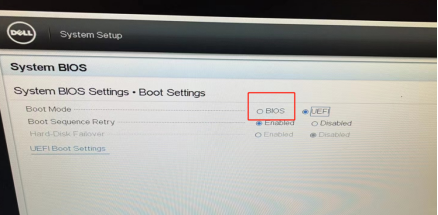

image.png image 1.png image 2.png

  1. 返回上一级，进入 Boot Sequence：
    • 确保 Legacy Boot 已启用；
    • 将 USB Storage Device 置顶为第一启动项；

      💡 若未识别 U 盘，请换插至其他 USB 口（优先使用 USB 2.0 接口），退出再重进 BIOS 刷新设备列表。

  2. 按 F10 → Yes 保存并退出；

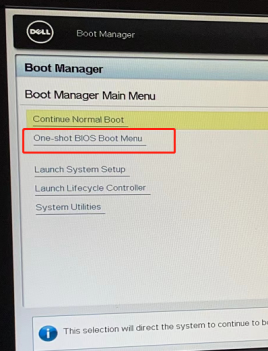

  3. 重启时按 F11 进入 One-Time Boot Menu；

image 3.png

  1. 选择 USB Flash Drive（非 UEFI: XXX 项）启动安装程序。

image 4.png

华南 X99 主板设置 Legacy 引导

  1. 开机按 Del 或 F2 进入 BIOS；

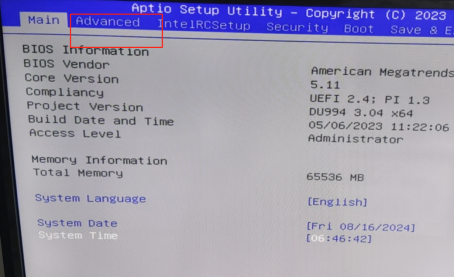

  2. 进入 Advanced → CSM Configuration；

image 5.png

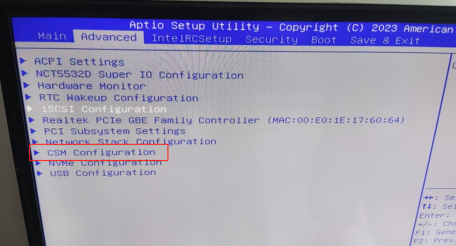

image 6.png

  1. 关键设置：
    • Launch CSM: Enabled
    • Boot Option Filter: Legacy Only

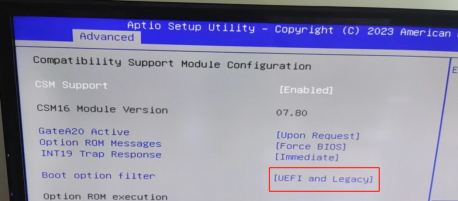

image 7.png

  1. 切换至 Boot 主菜单：
    • Boot Option #1 选择已识别的 U 盘；
    • 若无，尝试插拔 U 盘后刷新；
    • 仍无效 → 进入 Hard Drive BBS Priorities，手动将 #1 改为 U 盘；

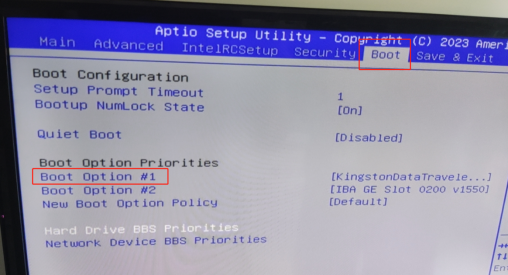

image 8.png

  1. 按 F10 保存 → 重启自动装机。

华南 X79 单路 CPU 主板设置 Legacy 引导

  1. 开机按 Del 进入 BIOS；
  2. 进入 Boot → CSM Parameters；

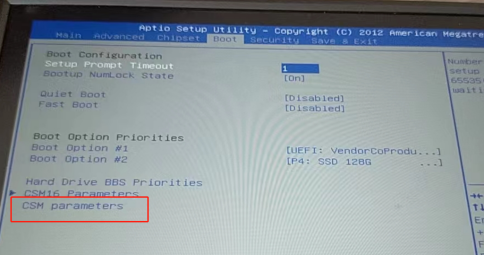

image 9.png

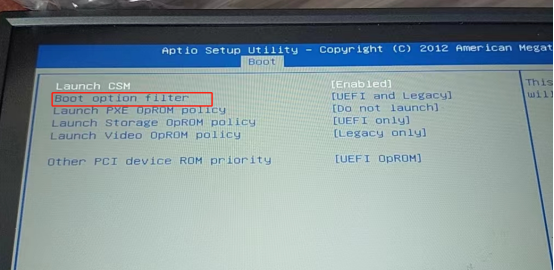

  1. 设置：
    • Launch CSM: Enabled
    • Boot Option Filter: Legacy Only

image 10.png

  1. 返回 Boot 主界面：
    • Boot Option #1 选择 U 盘；
    • 无识别 → 插拔 U 盘 / 换接口；
    • 仍失败 → 进入 Hard Drive BBS Priorities 强制指定；

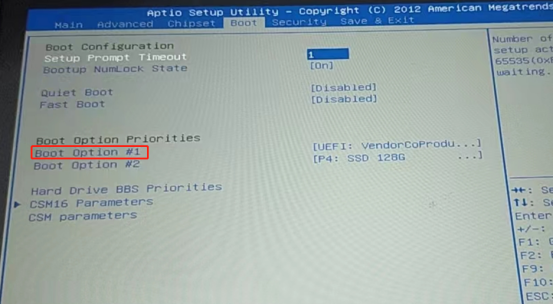

image 11.png

  1. 按 F10 保存 → 开始装机。

华南 X79 双路 CPU 主板设置 Legacy 引导

  1. 开机按 Del 进入 BIOS；

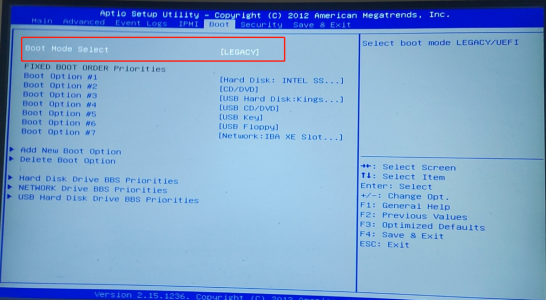

  2. 找到 Boot Mode Select → 改为 Legacy；

image 12.png

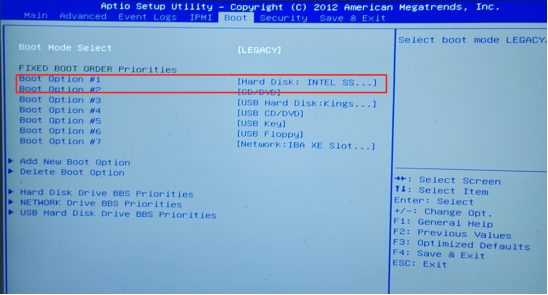

  1. 进入 Boot 启动顺序：
    • Boot Option #1 选择 U 盘；
    • 未识别 → 插拔 U 盘或换 USB 口；
    • 仍无效 → 在 Hard Drive BBS Priorities 中指定；

image 13.png

  1. 本型号通常按 F4 保存退出（部分为 F10）；
  2. 重启后自动进入装机流程。

浪潮服务器设置 Legacy 引导

  1. 开机按 Del/F2 进入 BIOS；

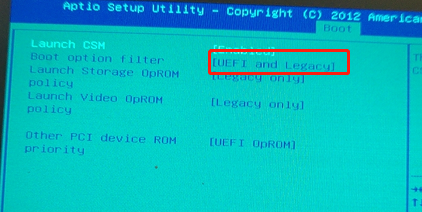

  2. 进入 Boot → CSM Configuration；
    • Launch CSM: Enabled
    • Boot Option Filter: Legacy Only

image 14.png

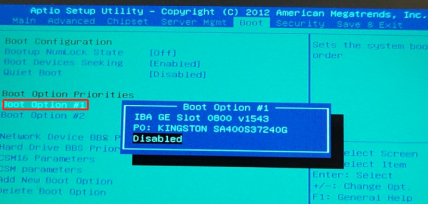

  1. 返回 Boot Option Priority：
    • Boot Option #1 设为 U 盘；
    • 优先使用 USB 2.0 接口（3.0 口可能兼容性差）；

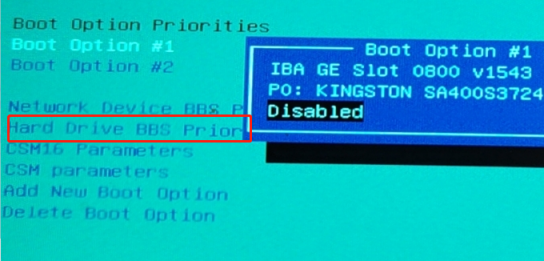

image 15.png image 16.png

  1. 按 F10 保存 → 重启装机。

华为服务器设置 Legacy 引导

  1. 开机按 Del（或 F11）进入 BIOS；
  2. 若需登录：
    • 用户名：root
    • 密码：Huawei12#$（注意：英文符号，无空格）

      ⚠️ 生产环境密码通常已修改，请咨询管理员。

image 17.png

  1. 进入 Boot 设置：
    • 找到 Boot Protocol 或 Boot Type Order；
    • 选择 Legacy 模式；

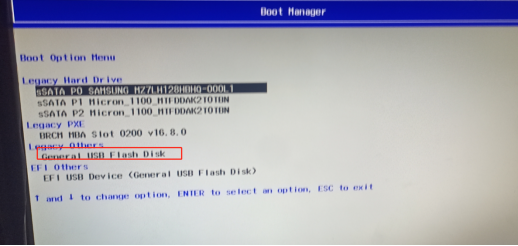

image 18.png

  1. 在启动列表中，选择带 (Legacy) 标识的 U 盘项作为第一启动设备；
  2. 按 F10 保存 → 重启装机。

通用注意事项

问题 解决方案
CSM 选项灰色不可选 先关闭 Secure Boot，部分机型还需开启 Legacy ROM Support
U 盘无法识别 - 换 USB 2.0 接口
- 用 Rufus 重制启动盘：分区方案选 MBR，目标系统选 BIOS
- 拔掉其他 USB 存储设备
安装后无法启动 Legacy 模式安装的系统无法在 UEFI 模式下引导，反之亦然；切换模式前请备份数据
华为密码错误 默认密码仅适用于出厂未修改状态；若遗忘，需通过 iBMC 重置或联系华为支持

✅ 验证 Legacy 生效：启动时设备名无 UEFI: 前缀（如显示 Kingston DataTraveler 而非 UEFI: Kingston...）。

二维码

遇到问题请微信扫码联系商务

编写及审核：爱偲云联运维技术团队
