服务器进阶

之不同品牌服务器如何配置RAID全指南

📌 重要声明

  • 所有 RAID 操作可能清空硬盘数据，请务必提前备份！
  • RAID 0 无冗余，单盘故障 = 全盘数据丢失。
  • 本文档涵盖主流服务器品牌（Dell / HP / IBM / Lenovo / Huawei / Inspur）及常见 RAID 控制器配置方式。

📚 目录

Dell 服务器 RAID 配置

一、Dell R710

✅ 控制器：PERC 6/i, H700
🔑 快捷键：Ctrl+R

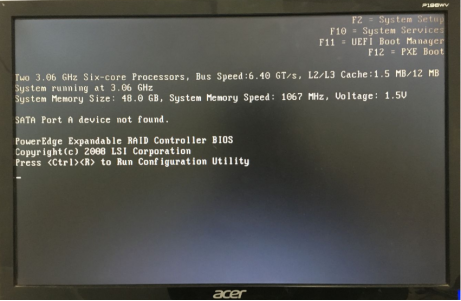

  1. 开机自检 → 出现 Press <Ctrl><R> to enter RAID Configuration Utility 时，按 Ctrl+R；

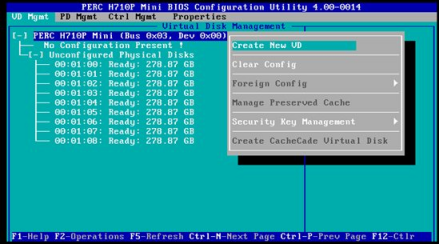

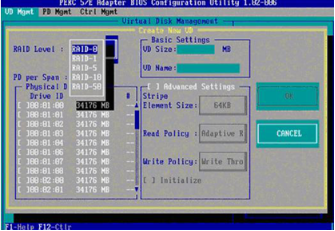

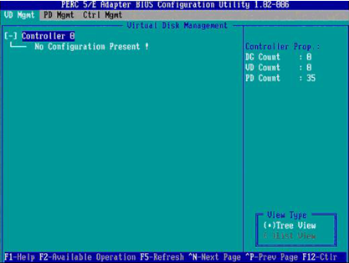

  1. 进入 VD Mgmt 界面，高亮第一行 → 按 F2 → 选择 Create New VD；

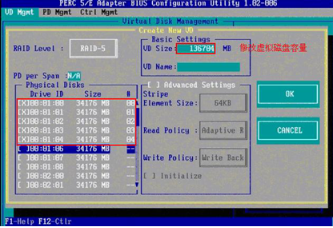

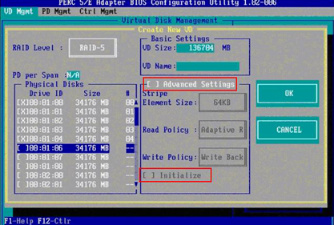

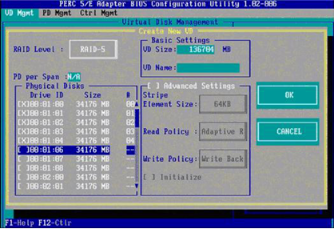

  1. 配置参数：

    • RAID Level：按 Enter 选择（如 RAID 0/1/5/6）；


    • Physical Disks：↑/↓ 选中硬盘 → 按空格标记 X（选中）；
    • VD Size：Tab 切换至该字段，输入自定义大小（默认最大）；


    • Advanced Settings：按 Enter 展开 → 可选：

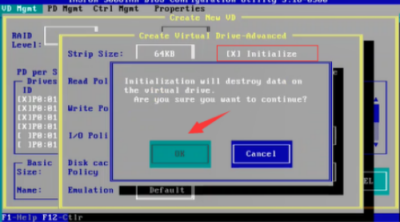

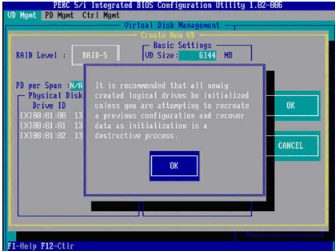

      • Initialize：是否立即初始化（会清空数据！）


  2. Tab 移至 OK → 按 Enter 确认创建；

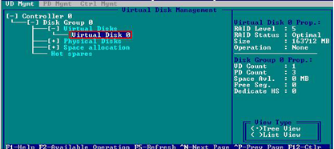

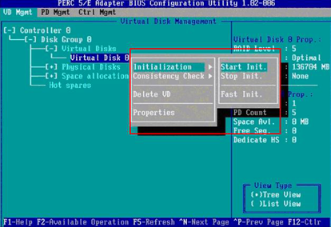

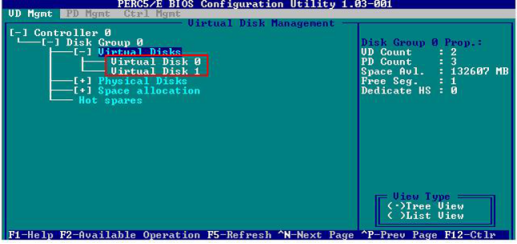

  3. 创建后，在 VD Mgmt 界面：

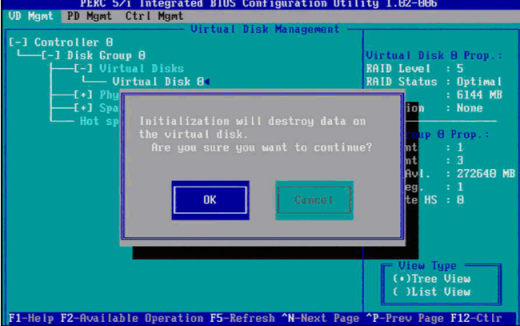

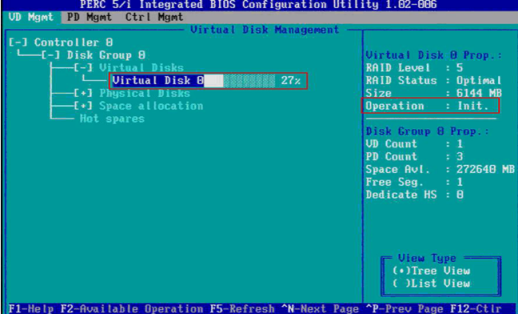

    • 高亮 Virtual Disk 0 → 按 F2 → Initialization → Start Init 可手动初始化；




    • 初始化进度以 % 显示。


💡 提示：每次 Create New VD 都会新增一个虚拟磁盘（VD），支持多 VD 共存。


二、Dell R730

✅ 用途：将硬盘设为 JBOD / Passthrough（如用于 Ceph、ZFS）
⚠️ 警告：此操作不可逆，且会清空该硬盘数据！

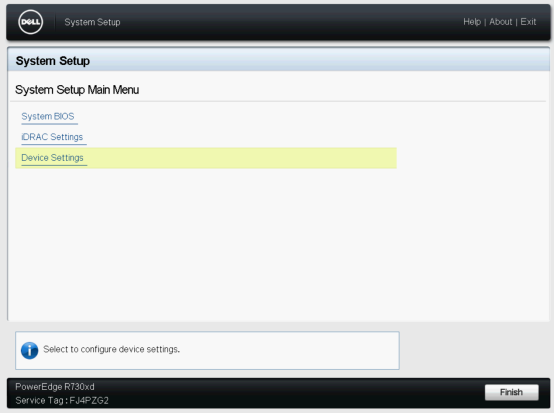

  1. 开机 → 按 F2 进入 BIOS；

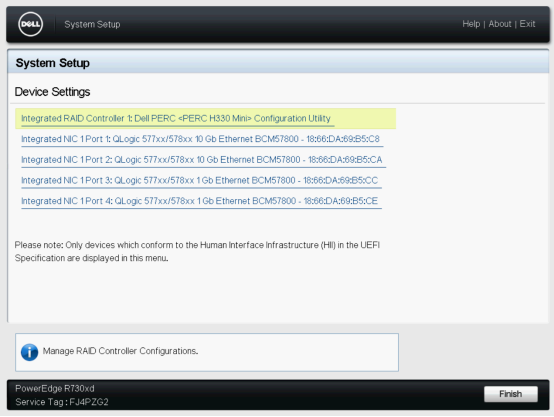

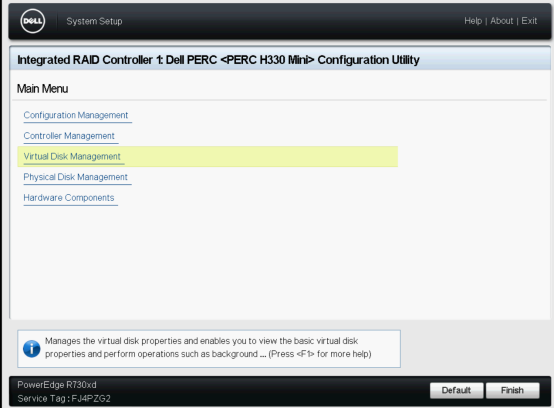

  2. Device Settings → 选择 PERC H730 / H330 等 RAID 控制器 → Enter；



  1. 【若已存在 RAID】→ Virtual Disk Management → 选中 VD → 改为 Delete Virtual Disk → Go；

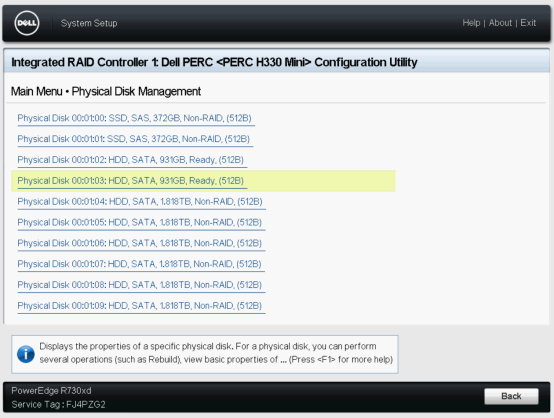

  1. Physical Disk Management → 选中 Ready 状态磁盘（❗勿选系统盘）；



  1. 将 RAID Disk 改为 Convert to Non-RAID Disk；


  1. 点 Go → 确认 → 完成。


✅ 成功后：该盘在 OS 中将作为独立物理盘（/dev/sdX）可见。

三、Dell H710/H810

  1. 开机 → 按 Ctrl+R 进入配置界面；


  1. 确认硬盘状态为 Ready；

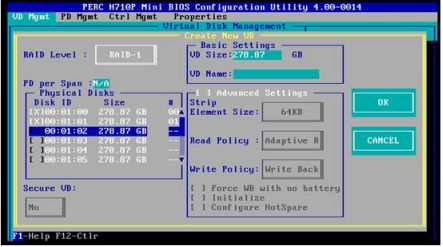

  2. 高亮控制器 → 按 F2 → Create New VD；


  1. 示例：创建 raid

    • RAID Level：选择 raid-0；
    • 选中两块硬盘（Disk ID=0, 1）；
    • 容量 ≈ 单盘大小（278.87GB for 300GB 盘）；

  2. 保留默认缓存/条带设置 → OK；


  1. 提示初始化 → 若为恢复配置，选 OK 跳过初始化。


四、Dell SAS 5/iR&6/iR

✅ 区别：SAS5/iR（1通道/4盘），SAS6/iR（2通道/10盘），仅支持 2 个 VD

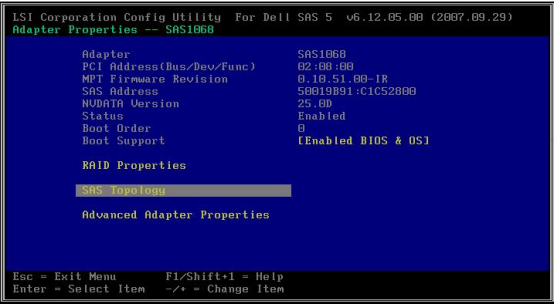

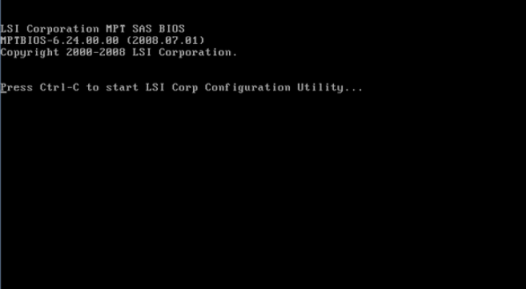

  1. POST 时按 Ctrl+C；

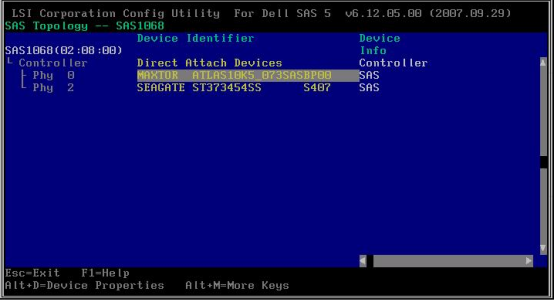

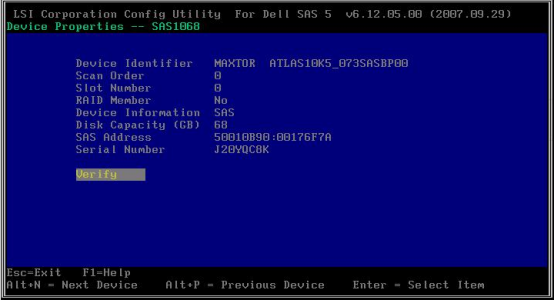

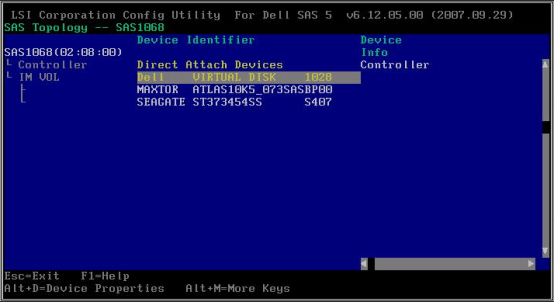

  1. SAS Topology：查看物理盘；按 Alt+D 查详情/Verify；

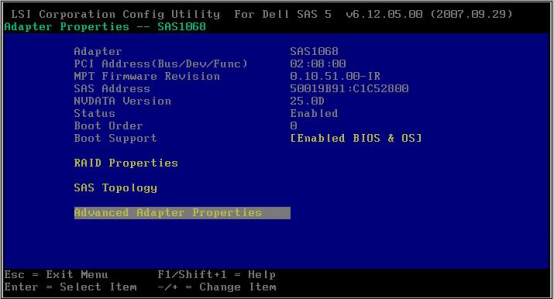

一般不修改Advanced Adapter Properties

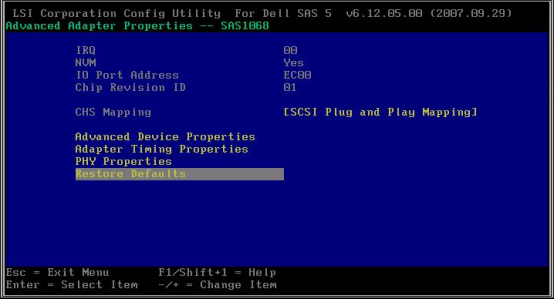

下图是Advanced Adapter Properties下的恢复出厂设置（不删除raid信息）

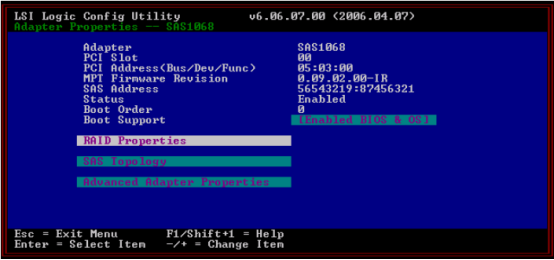

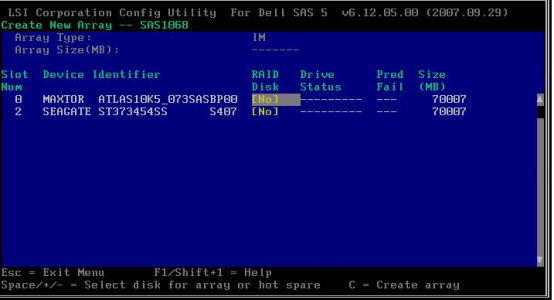

  1. 创建 raid：

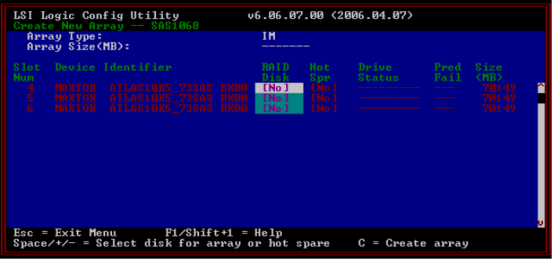

    • RAID Properties → Create raid；


  • 按空格选两块盘（有 Primary / Secondary 之分）；

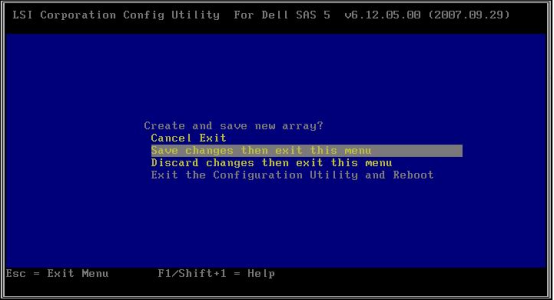

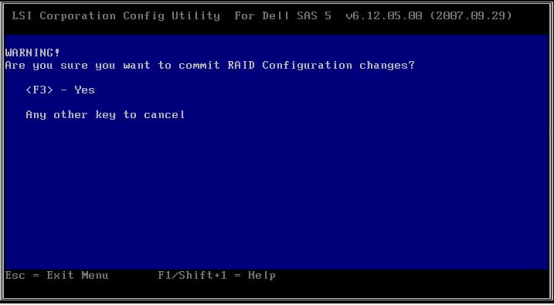

  • 按 C 创建 → 按 F3 保存；

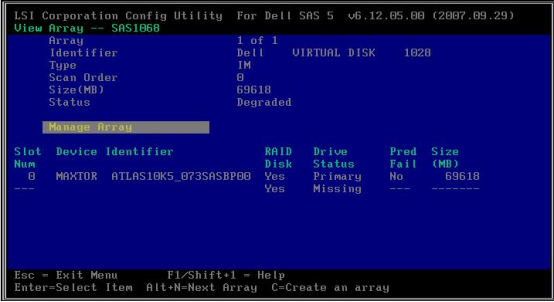

  1. 管理阵列：Manage Array



  • 可操作项高亮为 黄色；



  • 故障盘状态：Missing；


  • 插新盘后：一般会自动同步，若未自动 rebuild，手动设为 Not Spare 进行热备份同步；



  • 如果Primary硬盘故障，Secondary硬盘会自动替换为Primary状态

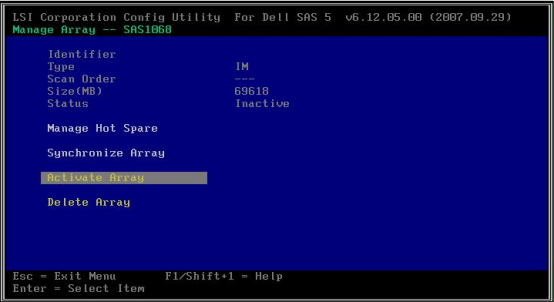

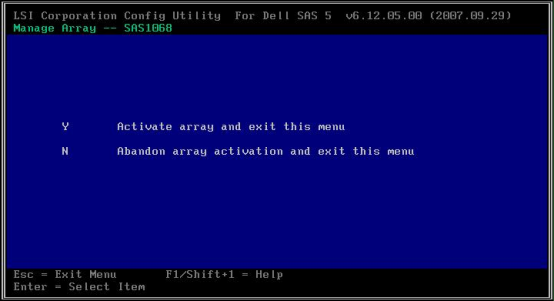

  • 阵列 Inactive状态一般是在迁移时候发生的，只要到Manage Array里选择Activate Array + Y 确认。



Dell SAS 5/iR 与 SAS 6/iR 规格对比

特性 SAS 5/iR SAS 6/iR
通道数 1 通道 2 通道
最大支持硬盘数 4 块 10 块
最大虚拟磁盘数（VD） 2 个 2 个
RAID 级别支持 RAID 0, 1, 1E, 10 RAID 0, 1, 1E, 10
典型应用场景 入门级塔式服务器（如 PowerEdge T110） 中端机架服务器（如 PowerEdge R510）

💡 提示：

  • 两者均不支持 RAID 5/6；
  • 虽然 SAS 6/iR 支持 10 块盘，但受 VD 数量限制（仅 2 个），需合理规划磁盘分组。

IBM 服务器RAID配置

✅ 控制器：ServeRAID MR 5000+
🔑 快捷键：Ctrl+H 或 F1 → System Settings → Adapters → WebBIOS

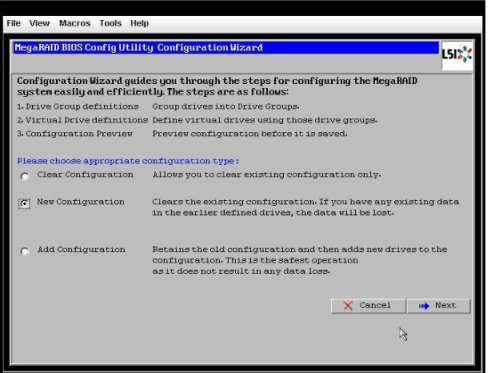

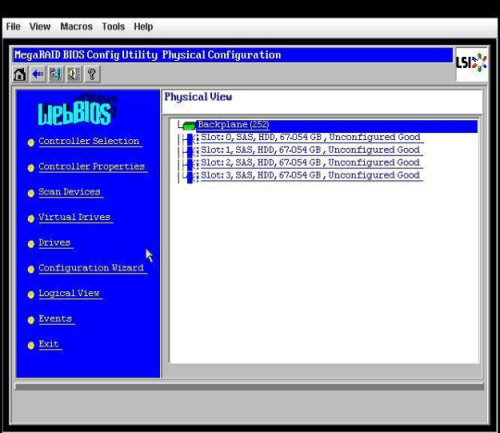

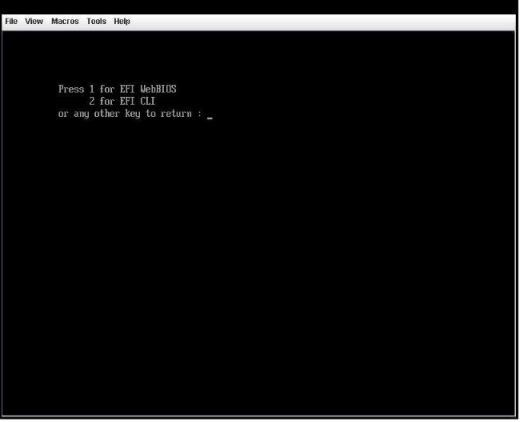

  1. webbios中选择Configuration Wizard →


  • New Configuration：清空所有现有 RAID！
  • Add Configuration：保留旧配置，新增 RAID；

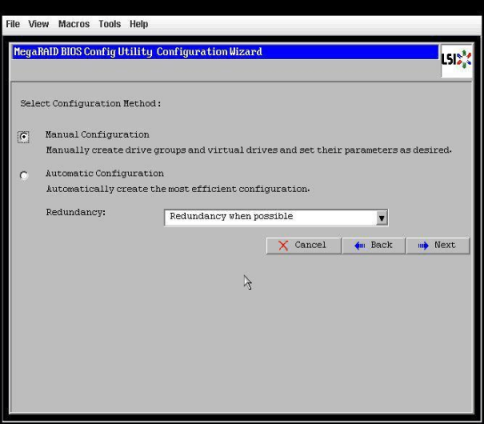

  1. 选择 Manual Configuration；

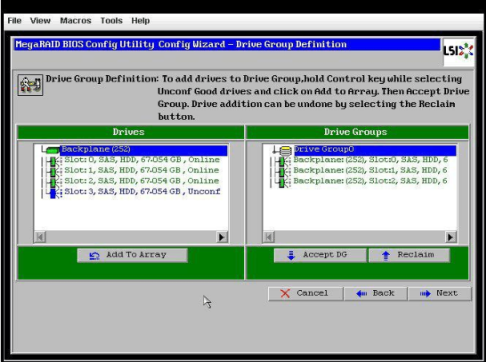

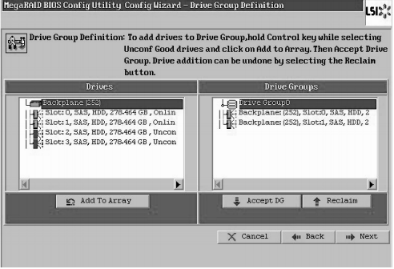

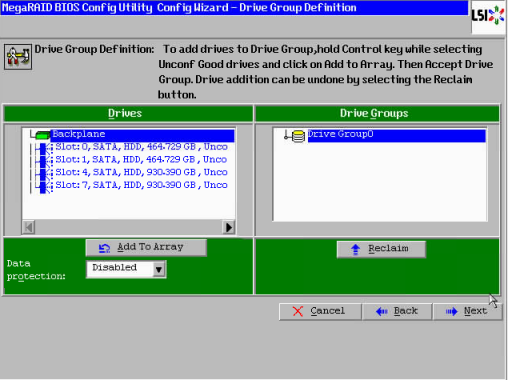

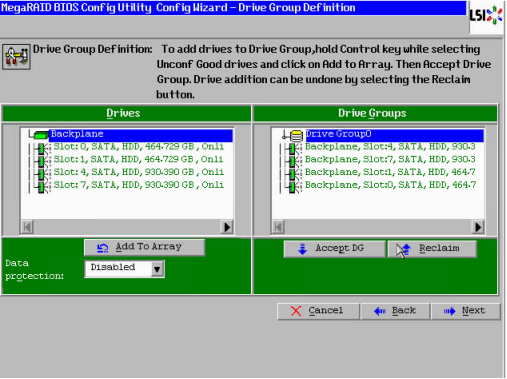

  1. 选择要配置在阵列中的硬盘Drives → 选盘 → Drive Groups → Add To Array


  1. 选好后Accept DG；


  1. ArrayWithFreeSpace → 选DG→ Add To SPAN；

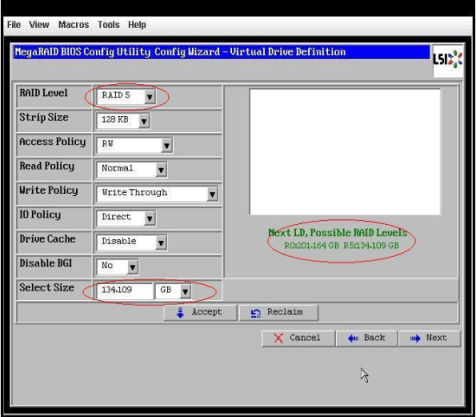

  1. Virtual Disk 设置：
    • RAID Level：选择级别；
    • Select Size：建议填 最大容量（单位 GB）；

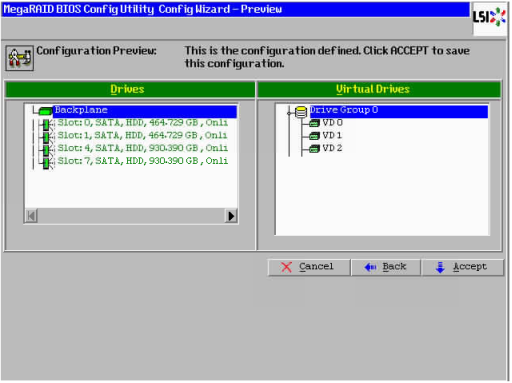

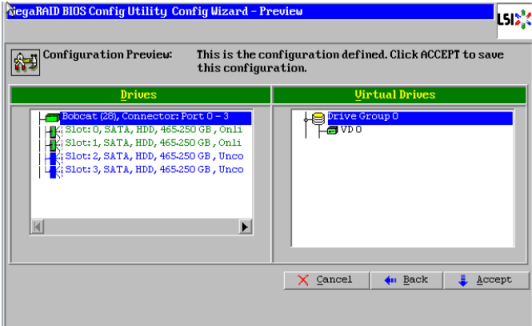

  1. Accept → 确认保存 & 初始化；

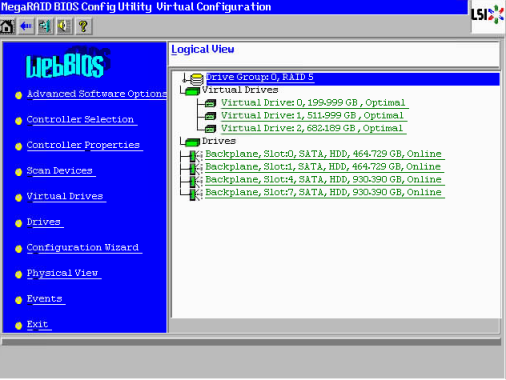

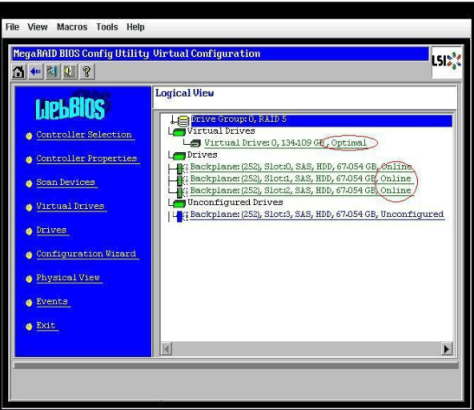

  1. 查看状态：Logical View → 状态应为 Optimal，盘为 Online。


华为服务器 RAID 配置

一、华为SAS3008

🔑 快捷键：Ctrl+C
✅ 适用：Tecal 系列老机型（如 RH2288 V2/V3）

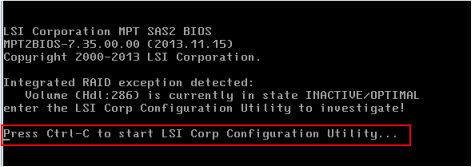

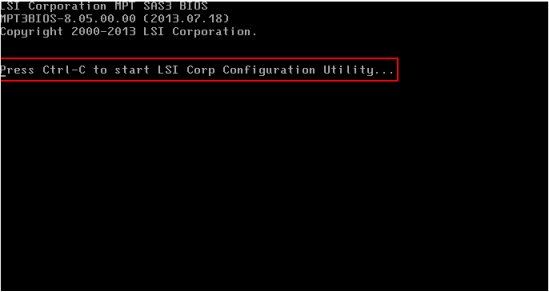

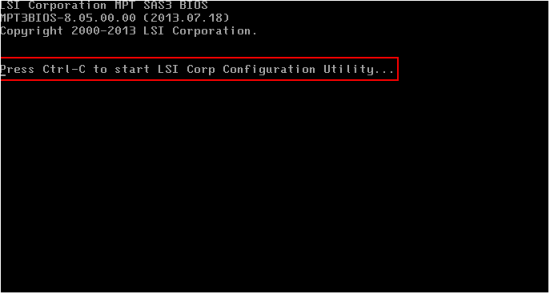

  1. 开机自检 → 出现提示：
    Press Ctrl-C to start LSI Corp Configuration Utility
    按 Ctrl+C → 显示 Please wait, invoking SAS Configuration Utility…；

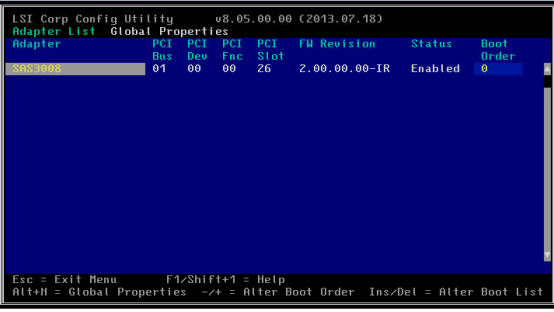

  1. 进入 CU（Configuration Utility）主界面；

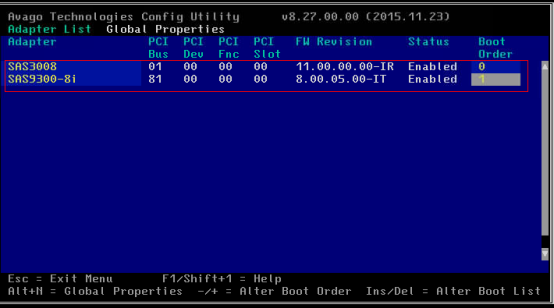

  1. 【可选】设启动顺序：
    • Boot Order → 用 + / - 调整多 RAID 卡启动优先级；
    • 按 Esc → 选 Save changes and reboot. → Enter；

      💡 重启后需再次按 Ctrl+C 进入 CU；

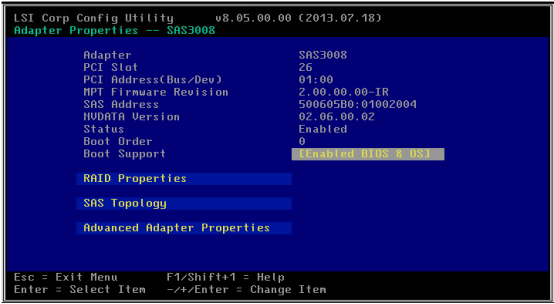

  1. 选中 SAS3008 控制器 → Enter → 进入 Adapter Properties；

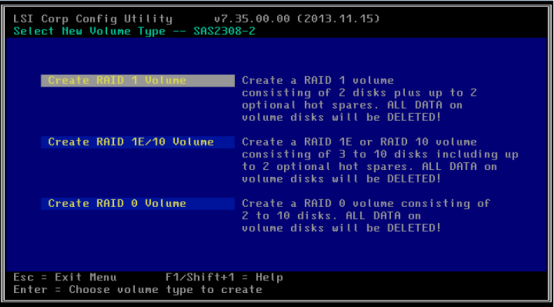

  1. RAID Properties → Enter → Select New Volume Type；


  1. 选择 Create RAID 0 Volume → Enter；

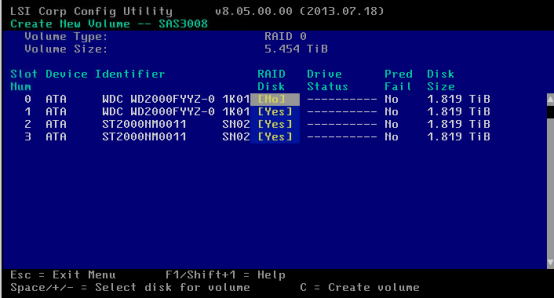

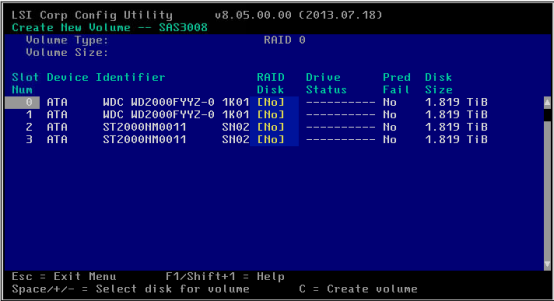

  1. Create New Volume 界面：
    • 在 RAID Disk 列按 空格 标记需加入 RAID 的硬盘（Yes = 已选）；


  1. 按 C → 选择 Save changes then exit this menu → Enter；

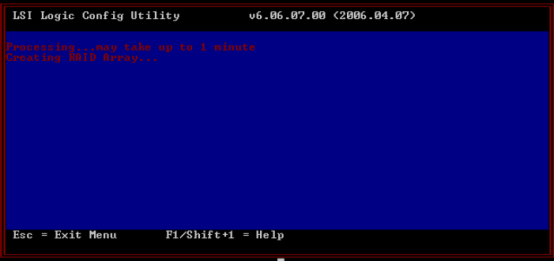

    ⏳ 创建耗时约 1 分钟，期间 CU 冻结；

  2. 【设启动盘】
    • 返回 Adapter Properties → SAS Topology → Enter；
    • 选中目标 RAID 卷或物理盘 → 按 Alt+B 设为启动设备；
    • 成功后 Device Info 中显示 Boot 标识；


  1. 按 Esc 退出 → 重启生效。

二、LSI SAS2208

Legacy / Dual BIOS 模式（Ctrl+H）

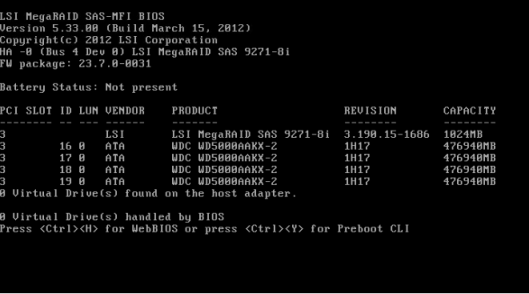

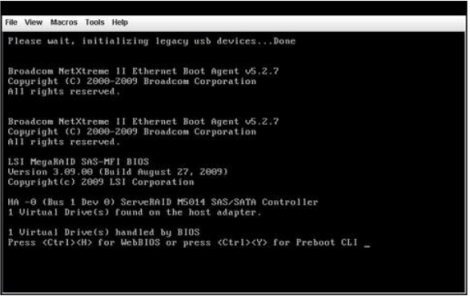

  1. 启动 → 出现提示：
    Press <Ctrl><H> for WebBIOS or <Ctrl><Y> for Preboot CLI
    按 Ctrl+H；

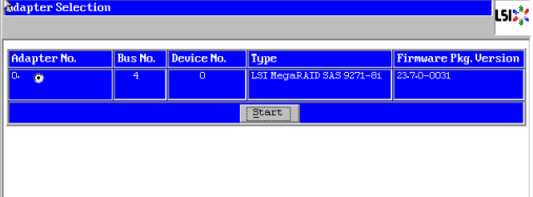

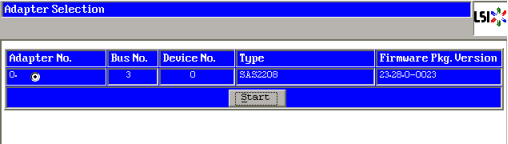

  1. Adapter Selection → 选 LSI SAS2208 → Start；

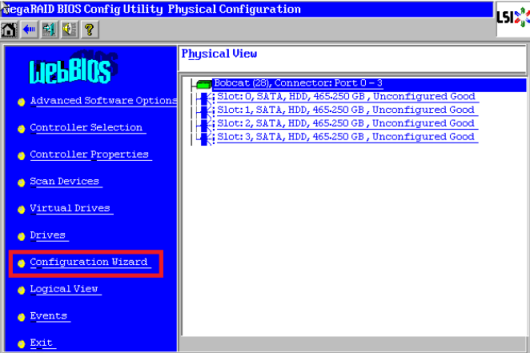

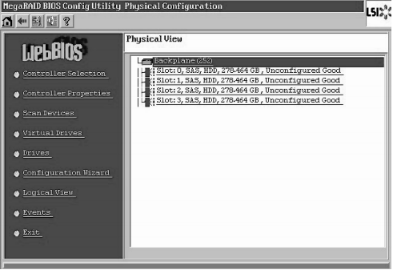

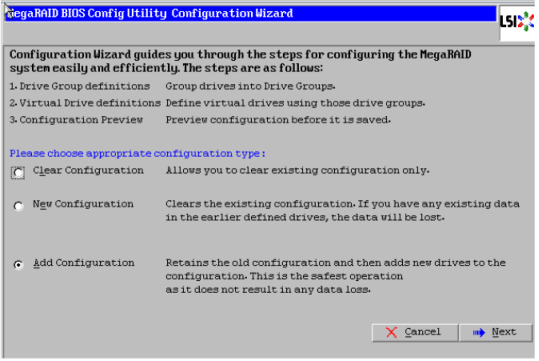

  1. 进入 WebBIOS 主界面 → 左侧导航：Configuration Wizard；

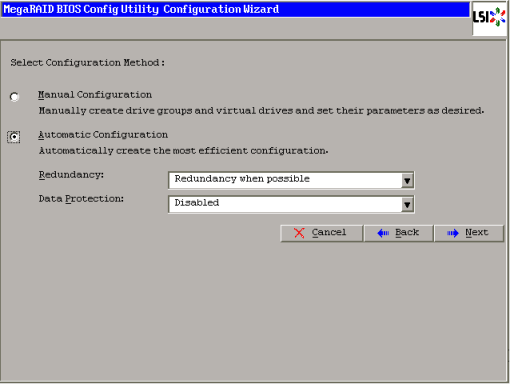

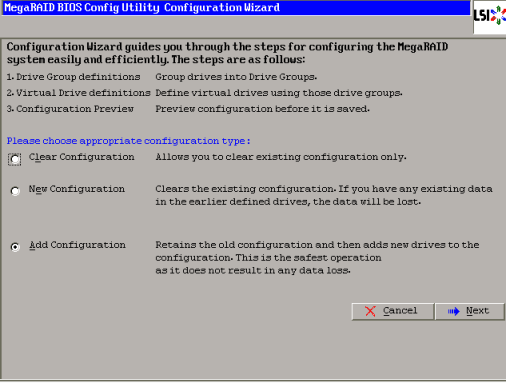

  1. 选择配置方式：
    | 选项 | 说明 | |------|------| | Clear Configuration | ❌ 清空所有 RAID（危险！） | | New Configuration | ❌ 清空 + 新建（危险！） | | Add Configuration | ✅ 保留旧 RAID，新增（推荐） |
  2. Add Configuration → Next → Yes；

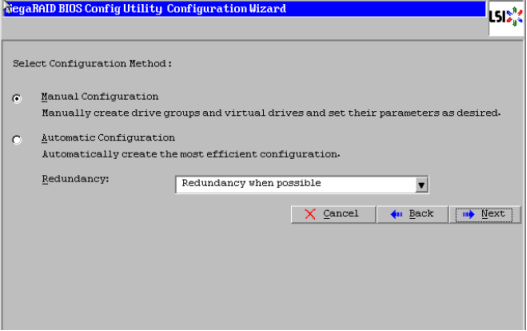

  1. Manual Configuration → Next；


  1. 选盘：

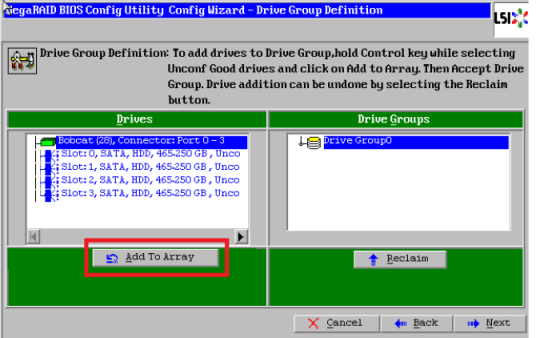

    • 左侧 Drives → 选中硬盘 → Add To Array → 移入右侧 Drive Groups；

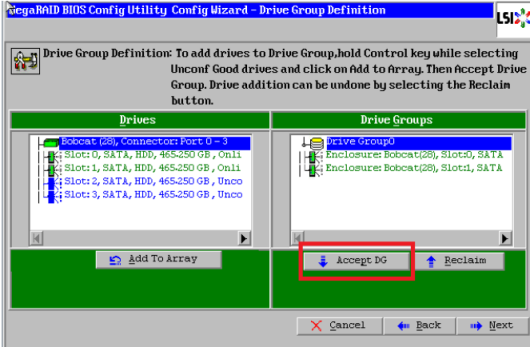

  1. Accept DG → Next；

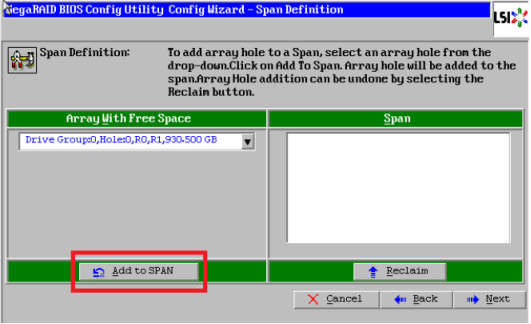

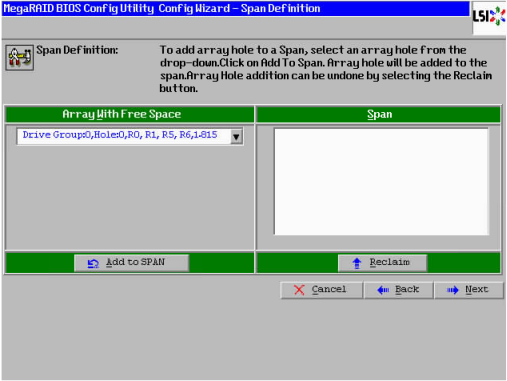

  1. Span Definition：


  • Array With Free Space → 选 DG → Add To SPAN；

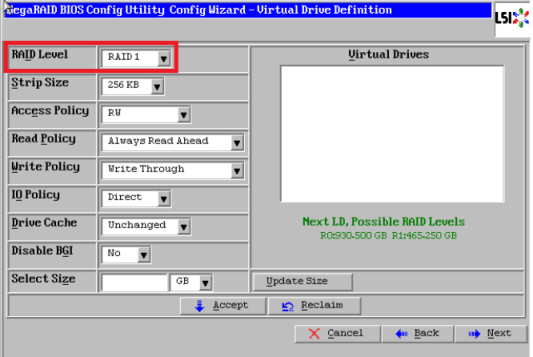

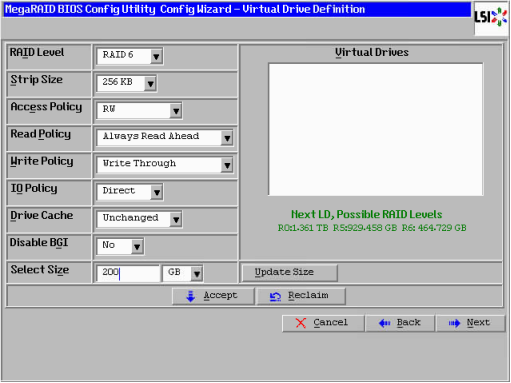

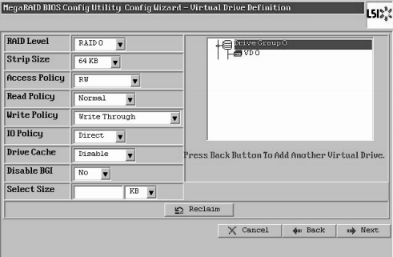

  1. Virtual Drive Definition：


  • 设 RAID Level、容量 → Next → Accept；

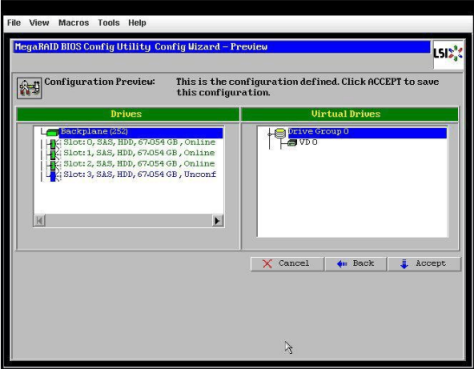

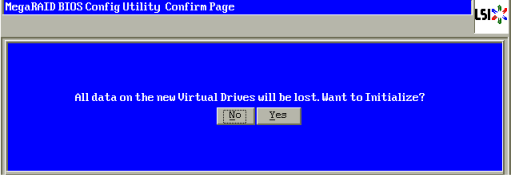

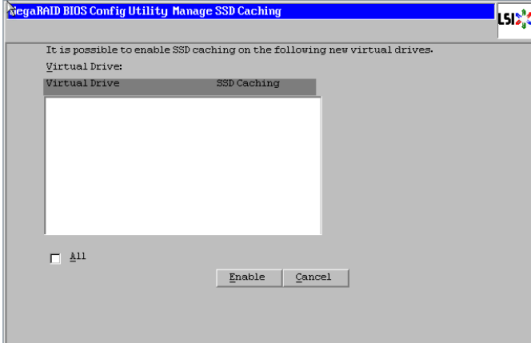

  1. 确认 → Yes 保存 → Yes 初始化（可选）；

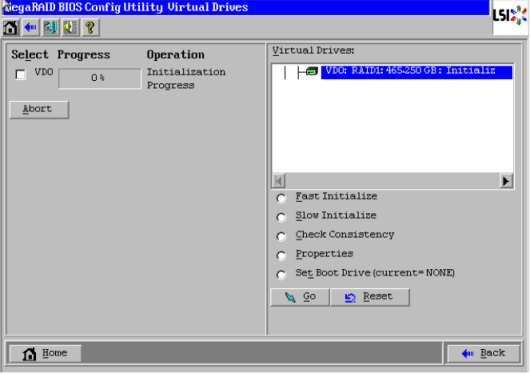

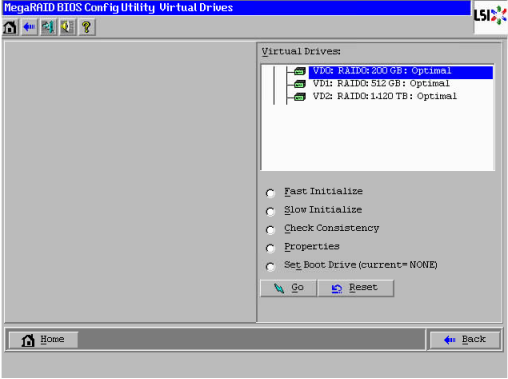

  1. 初始化完成 → Home → Logical View 查状态：Optimal = 正常。



UEFI 模式（BIOS 内配置）

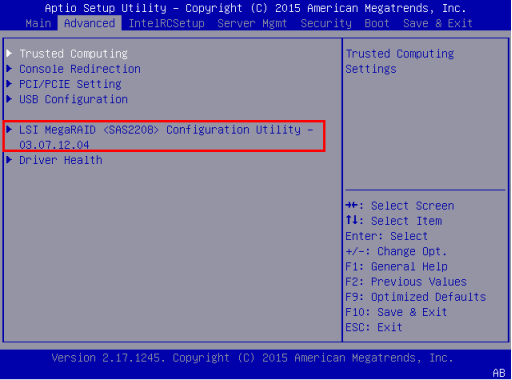

  1. 启动 → 按 Del 进 BIOS → Advanced 页签；


  1. 选 LSI SAS2208 控制器 → Enter；


  1. Configuration Management → Create Virtual Drive；


  1. Select RAID Level → 选 RAID 类型（如 raid）→ Enter；
  2. Select Drives From → Unconfigured Capacity；
  3. 选盘 → Enable → Apply Changes → OK；
  4. Save Configuration → Confirm → Enable → Yes → OK；


  1. Virtual Drive Management 查状态；
  2. 连续 Esc → F10 保存 BIOS → 重启。

三、LSI SAS2308

Legacy / Dual BIOS 模式（Ctrl+C）

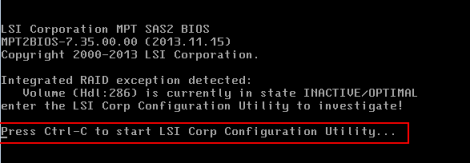

  1. 启动 → Press Ctrl-C... → 按 Ctrl+C；

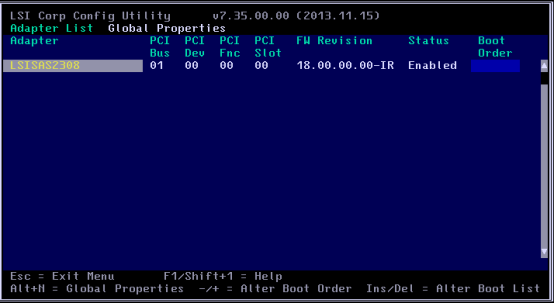

  1. 进入 CU 主界面；

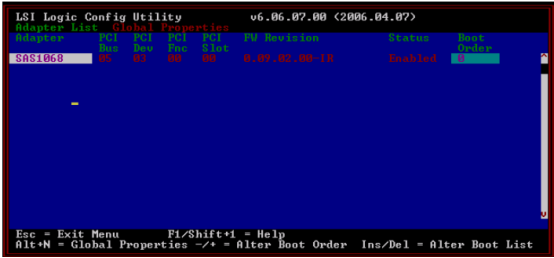

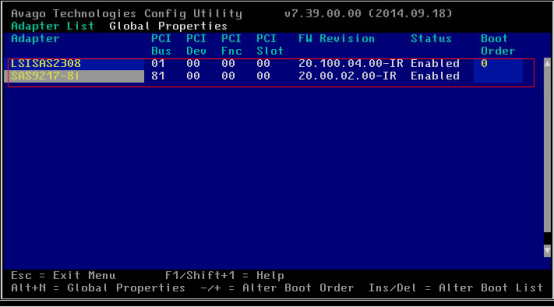

  1. 【可选】设 Boot Order（多卡场景选择启动顺序）→ Save changes and reboot.；




  1. 重启后再次 Ctrl+C；

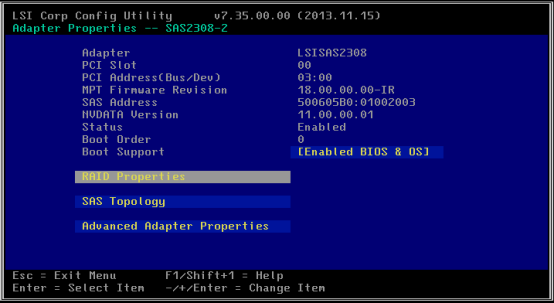

  1. 选 LSI SAS2308 → Enter → Adapter Properties；


  1. RAID Properties → Create raid Volume；



  1. Create New Volume：
    • RAID Disk 列按 空格 设为 Yes；
    • RAID Disk Yes表示加入当前raid ； No表示未加入当前raid


  1. 按 C → Save changes then exit this menu → Enter；
  2. 可通过 View Existing Volume 验证配置。

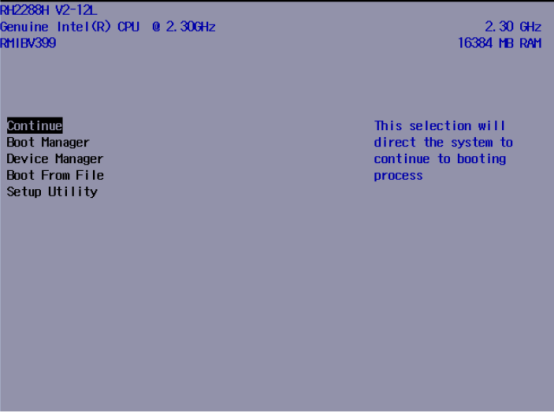

UEFI 模式（F11 → Device Manager）

  1. 启动 → 按 F11 → Boot Manager；

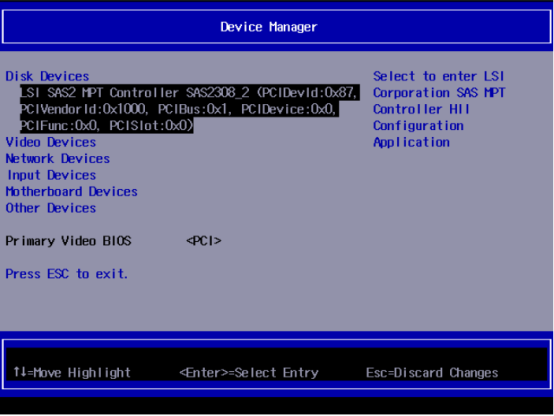

  1. Esc → Device Manager → Enter；


  1. Disk Devices → 选 LSI SAS2308 → Enter；

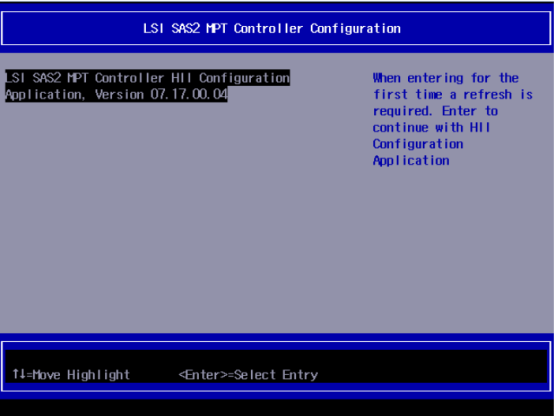

  1. LSI SAS2 MPT Controller Configuration → Enter → Configuration Options→ Enter



  1. Controller Management → Create Configuration；

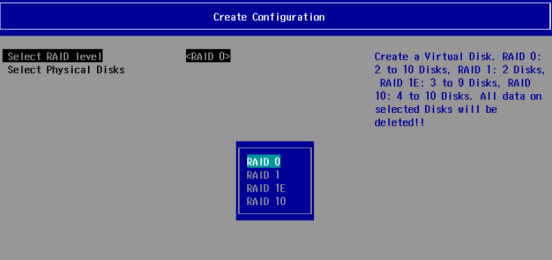

  2. Select RAID level → 选 raid/0/5 → Enter；

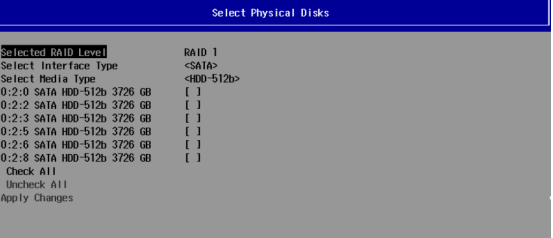

  1. Select Physical Disks → 选盘 → Apply Changes；

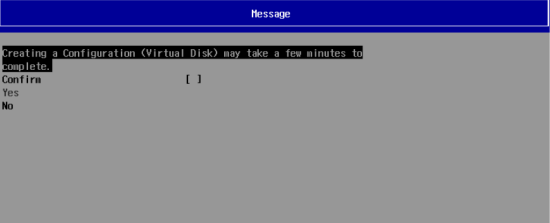

  1. Confirm → [X] → Yes → OK；
  2. Virtual Disk Management → Manage Virtual Disk Properties 查状态。

四、PM8060 RAID控制器

Legacy / Dual BIOS 模式（Ctrl+A）

  1. 启动 → Press <Ctrl><A> for PMC RAID... → 按 Ctrl+A；

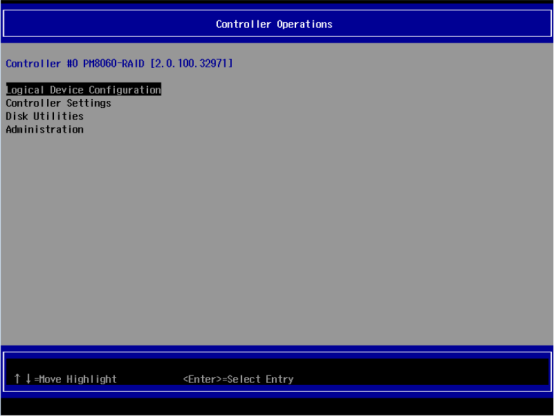

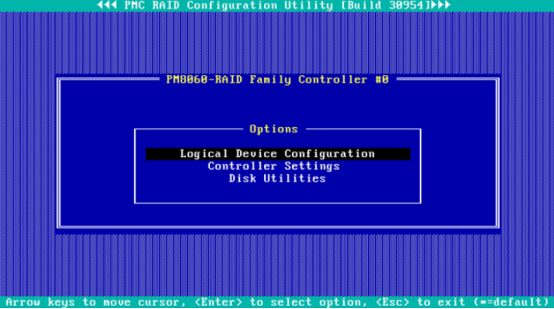

  1. Logical Device Configuration；

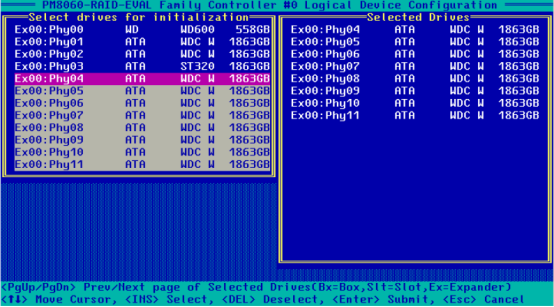

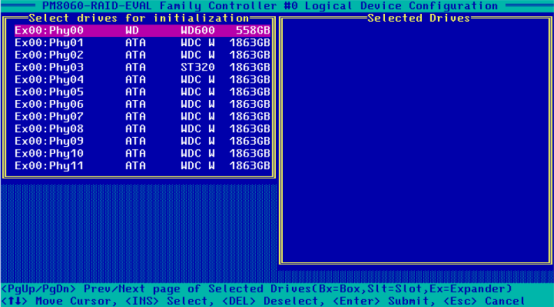

  1. Initialize Drives → 选盘 → Enter → 输入 Y 初始化（~10s）；

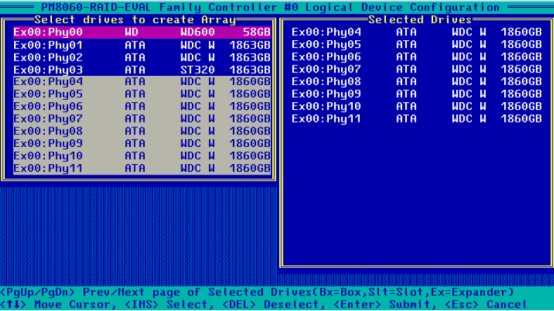

  1. Create Array → 选盘 → Enter；

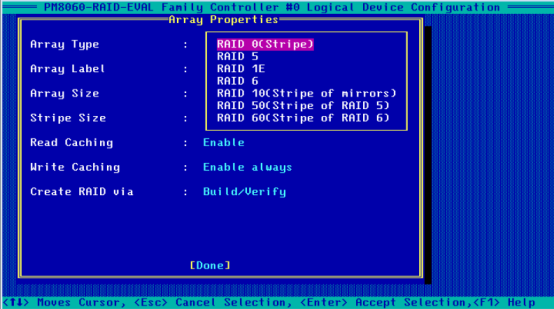

  1. 设 RAID 级别（如 raid）、卷标、大小、缓存策略；
  2. Done → 完成；

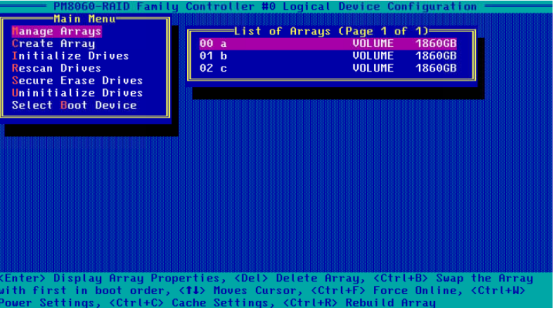

  3. Manage Array 查状态：
    • Optimal：正常
    • Degraded：降级（1 盘故障）
    • Offline：失效（≥2 盘故障）


UEFI 模式（F11 → PMC maxView）

  1. 启动 → F11 → Boot Manager → Esc；

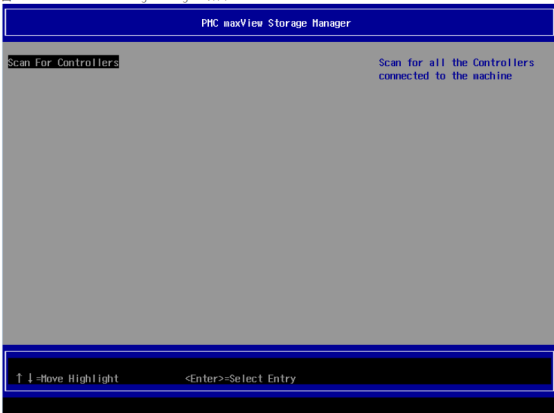

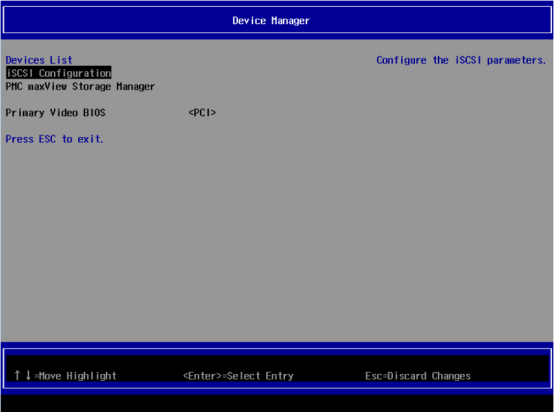

  1. Device Manager → PMC maxView Storage Manager → Enter；



  1. 扫描设备 → 选控制器 → Enter；


  1. Logical Device Configuration；

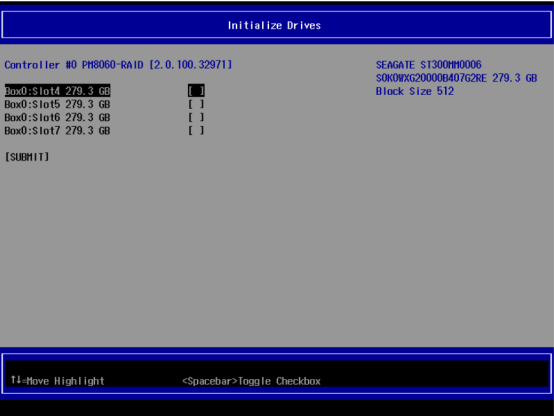

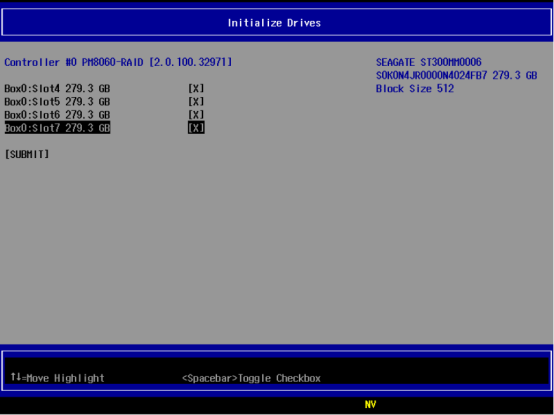

  1. Initialize Drives → 选盘 → [X] → SUBMIT → Enter；

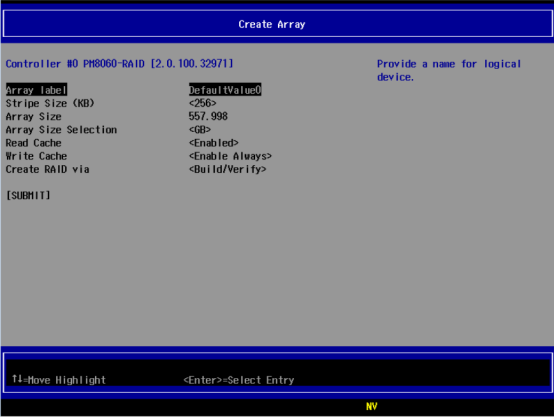

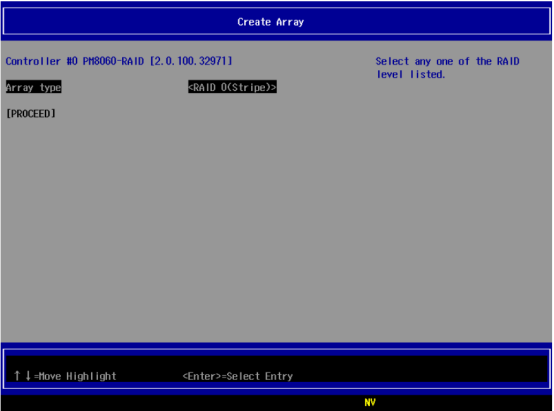

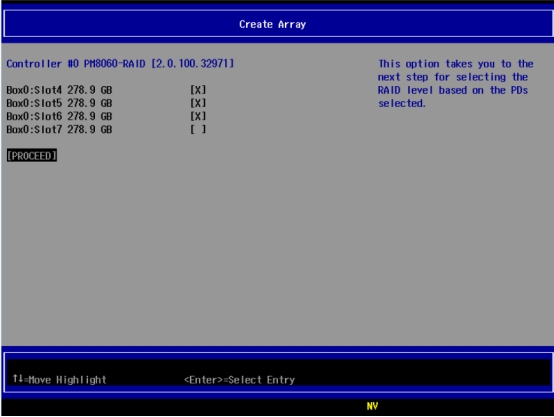

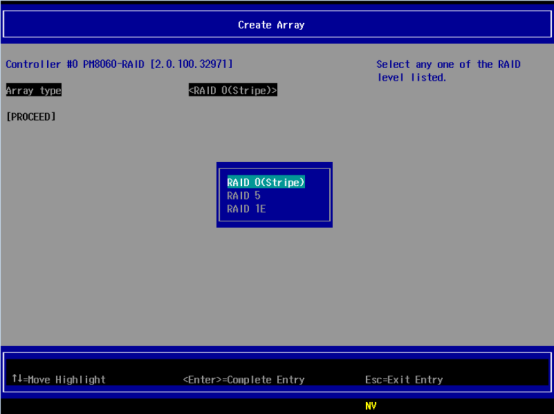

  1. Create Array → 选盘 → PROCEED；




  1. 选 RAID 级别 → PROCEED → SUBMIT → 完成。



📌 附：状态说明速查表

状态 含义 应对措施
Optimal 阵列健康 无需操作
Degraded 1 块硬盘离线 检查硬盘连接/更换故障盘，等待 rebuild
Offline ≥2 块硬盘故障 数据已丢失，需从备份恢复
Initializing 正在初始化 等待完成（勿断电）

HP服务器RAID配置

一、HP DL380 G7

🔑 快捷键：F8
✅ 控制器：HP Smart Array P410i
📌 操作环境：Legacy BIOS 启动

  1. 开机自检 → 屏幕出现：
    Press any key to view Option ROM messages
    → 按任意键（显示详细硬件信息）；
  2. 继续自检 → 出现：
    Slot X: HP Smart Array P410i Controller
    稍后提示：
    Press <F8> to run the Option ROM Configuration for Arrays Utility
    → 立即按 F8 进入 RAID 配置界面；

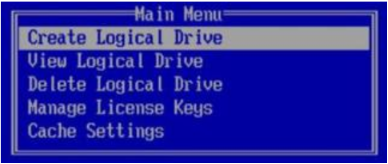

  1. 主菜单选项：

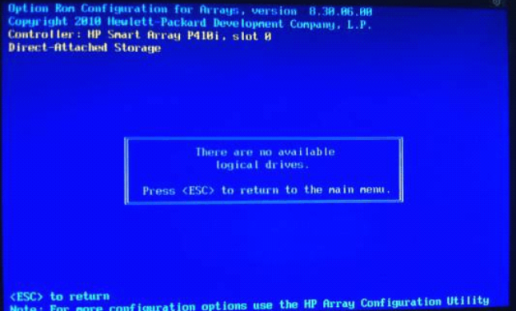

    • View Logical Drive：查看现有阵列（未配置时为空）→ 按 Esc 返回；


  1. 创建新阵列：
    • 选择 Create Logical Drive → Enter；

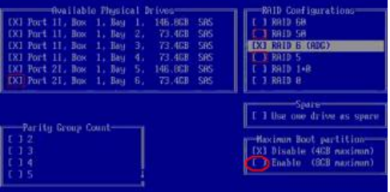

  1. 配置界面操作：
    • ↑ / ↓：滚动选择硬盘；
    • 空格：选中/取消（X = 已选）；
    • Tab：切换至 RAID Level、Size、Stripe Size 等参数；
    • 建议：
      • RAID Level：按需选 RAID 0/1/5；
      • Size：默认为最大可用容量；


  1. 确认配置：
    • 按 Enter 确认 → 按 F8 保存配置；

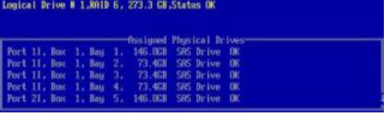

  2. 返回主界面 → View Logical Drive 可查看新建阵列信息。

💡 提示：

  • 若未及时按 F8，重启重试；
  • 配置保存后无需手动初始化，首次写入时自动后台初始化（BGI）。

二、HP DL388 G9

✅ 控制器：HP Smart HBA / Smart Array Gen9+
🖱️ 操作环境：UEFI BIOS + 图形化 HP Smart Storage Administrator (SSA)

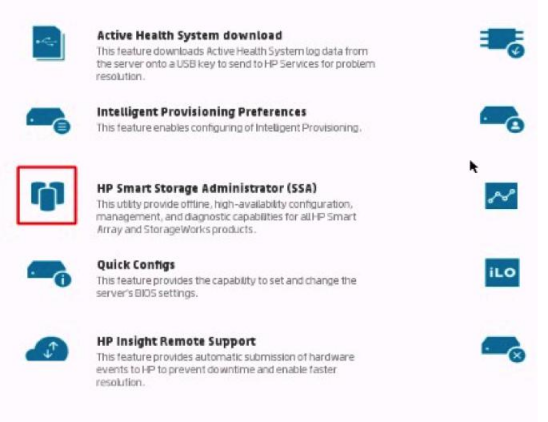

▶ 进入 SSA

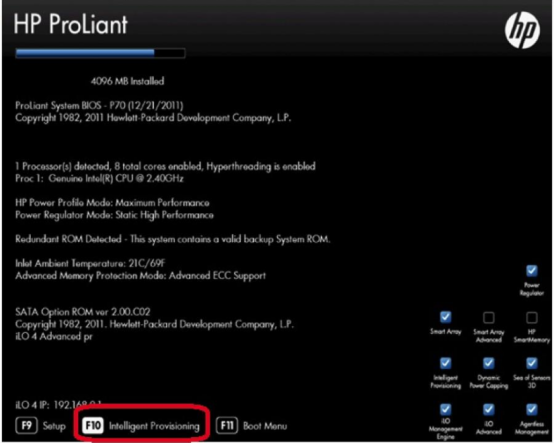

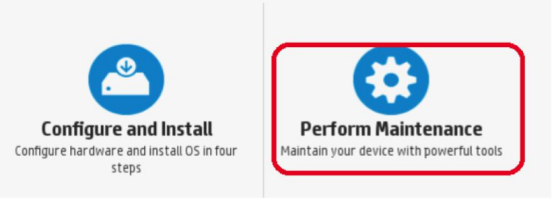

  1. 开机 → 按 F10 进入 System Utilities；



  1. 选择：
    HP Smart Storage Administrator (SSA) → Enter；


▶ 创建 Array（物理磁盘组）

  1. 导航路径：

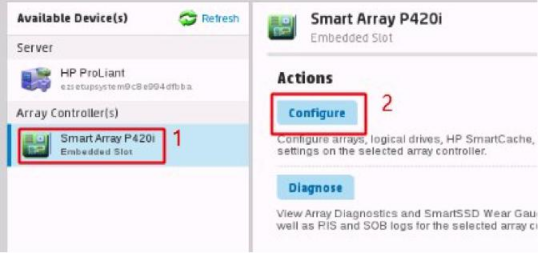

    Main Screen → Configure → Create Array；



  1. 选择成员盘：
    • 勾选目标硬盘（✅ 绿勾 = 已选）；
    • 支持跨背板选择；

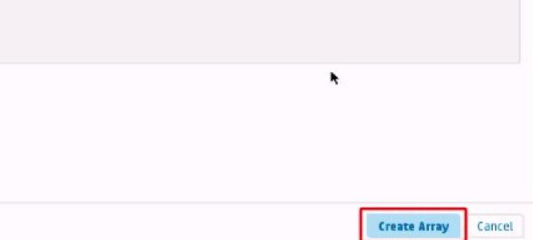

  1. 点击右下角 Create Array 按钮。


▶ 创建 Logical Drive（逻辑卷）

  1. 返回上级 → Create Logical Drive；
  2. 配置参数：
    | 字段 | 说明 | |------|------| | RAID Level | 选择 RAID 0/1/5/6/10 等 | | Size | 默认为最大容量（单位：GB/MB），可手动缩小 | | Stripe Size | 建议默认（64KB 通用） | | Drive Write Cache | 有电池/Flash-Backed Write Cache 时启用 |

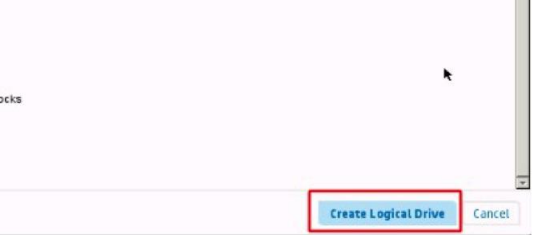

  1. 点击右下角 Create Logical Drive；


  1. 预览界面 → 点击 Finish 开始创建；


  1. 创建完成后，主界面显示：
    • ✅ 绿色状态：OK（健康）
    • 🟡 黄色状态：Degraded（降级）
    • 🔴 红色状态：Failed（故障）

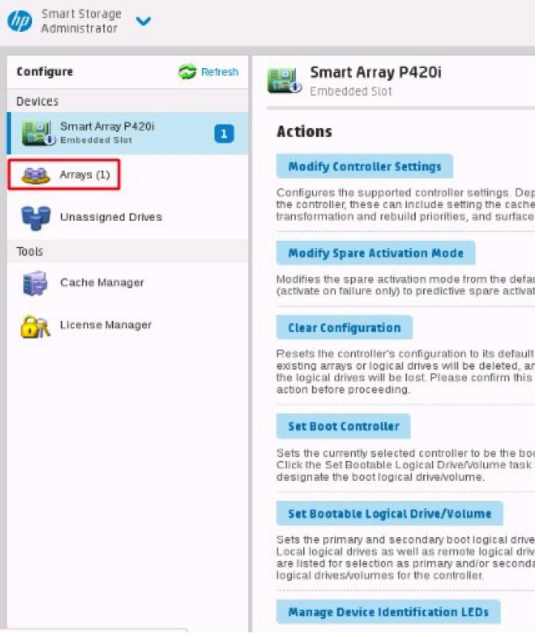

▶ 查看详细信息

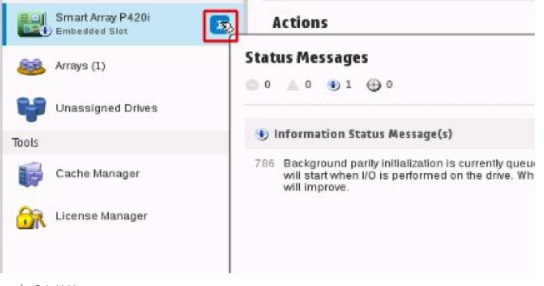

  1. 点击 Array 可查看：
    • 磁盘数量、类型、RAID 级别、总容量；


  1. 点击 Logical Drive 可查看：
    • 卷标识、大小、状态、缓存策略、BGI 进度（若在初始化）。


💡 高级功能：

  • Online Capacity Expansion：在线扩容（需预留空闲盘）；
  • Rapid Parity Initialization (RPI)：RAID 5/6 快速初始化；
  • 日志查看：Actions → View Controller Logs。

📎 附：HP RAID 术语对照表

SSA 界面术语 含义
Array 物理磁盘组（Physical Disk Group）
Logical Drive 虚拟磁盘（Virtual Disk / VD），即操作系统可见的磁盘
Unassigned Drives 未分配硬盘（可加入新 Array）
Spare 热备盘（全局或专用）

浪潮服务器 RAID 配置

Ctrl+H

（2008IMR/2108/2208）

  1. 启动 → Ctrl+H → Start；


  1. Configuration Wizard → Add Configuration → Manual；





  1. 选盘 → Add To Array → Accept DG；



  1. Add To SPAN；


  1. 设 RAID Level、Size；



  1. Accept → Yes 保存 → 初始化选 Yes；




  1. 完成后状态：Optimal（绿色）。



Ctrl+C

（2008IR/3008IR/2308）

  1. 启动 → Ctrl+C；

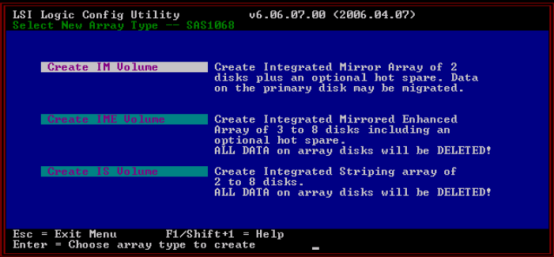

  1. RAID Properties → Create IM Volume；



  1. 选 2 盘 → 空格设 RAID Disk = Yes；


  1. 提示：
    • M：保留主盘数据（同步）；
    • D：清空数据（全新阵列）；

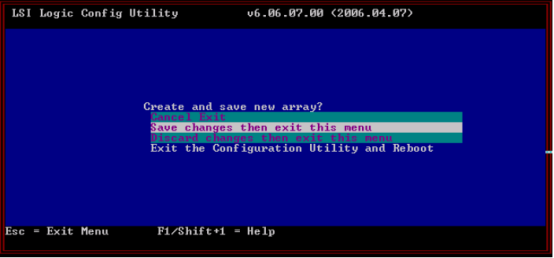

  1. 按 C 创建 → Save changes then exit this menu。

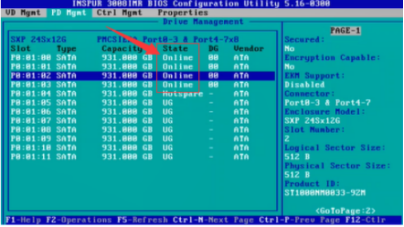

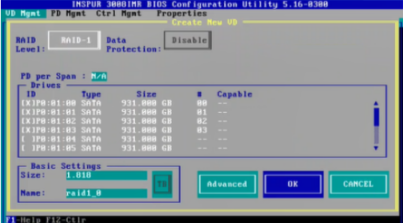

Ctrl+R

（3008IMR/9361/9364）

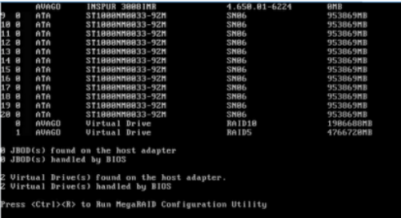

  1. 启动 → Ctrl+R；

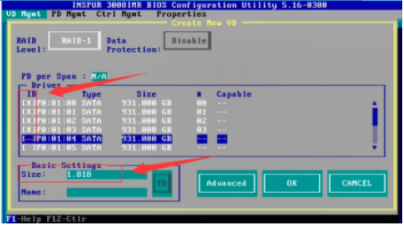

  1. 高亮行 → F2 → Create Virtual Drive；

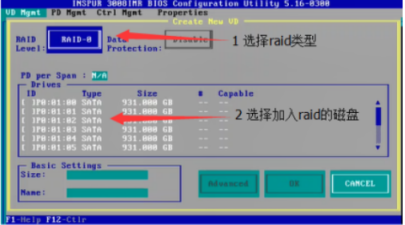

  1. 选 raid；


  1. 空格选盘（× = 选中）；

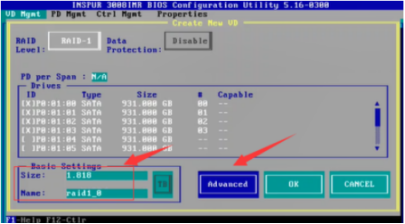

  1. 设大小/名称；

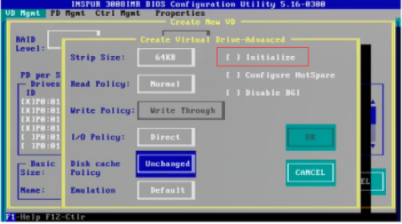

  2. Advanced → 可选 Initialize（⚠️ 清数据）；

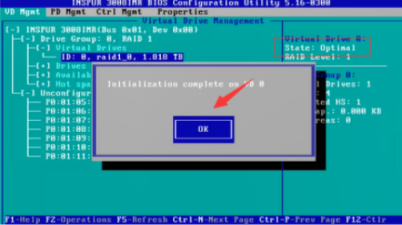

  1. 连续 OK → 等待进度 → 状态变 Optimal。

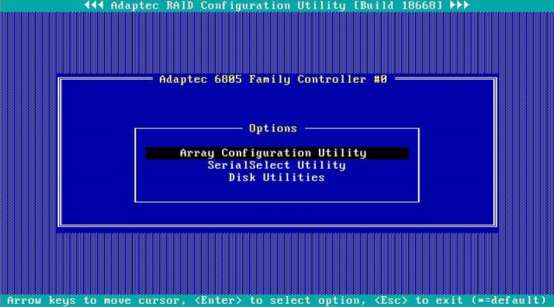

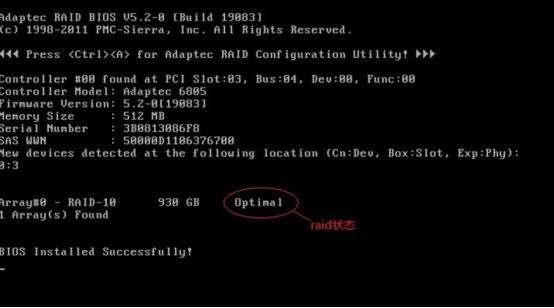

Ctrl+A

（PM8060/8068/6805）

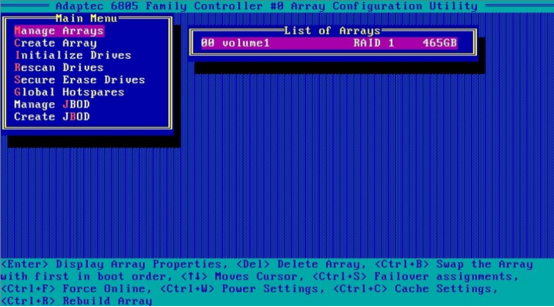

  1. 启动 → Ctrl+A；

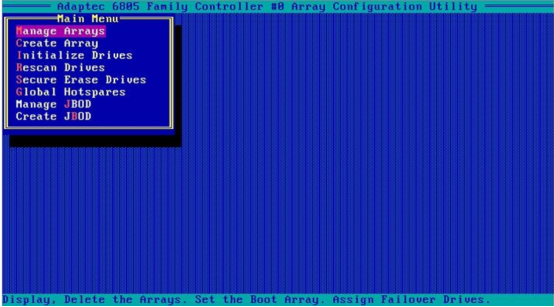

  1. Array Configuration Utility；


  1. Create Array → 选盘；

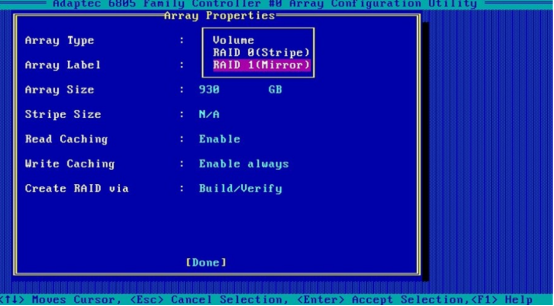

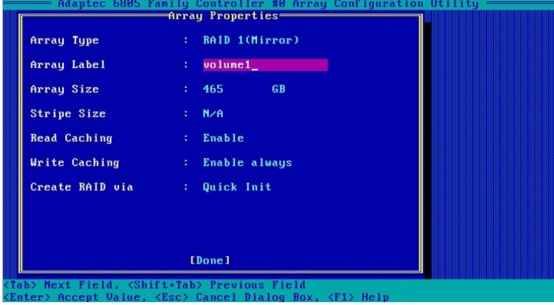

  1. 设 RAID Level、Array Label、Size；

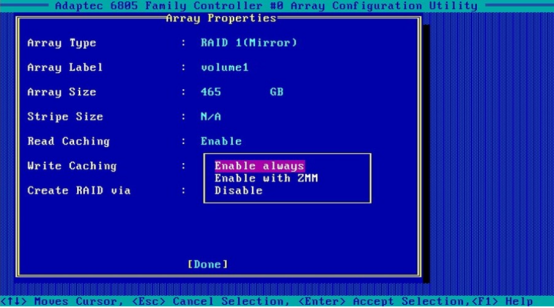

  1. 缓存策略：
    • Read Caching: Enabled（默认）
    • Write Caching: Enable always → 输入 Y ×2；

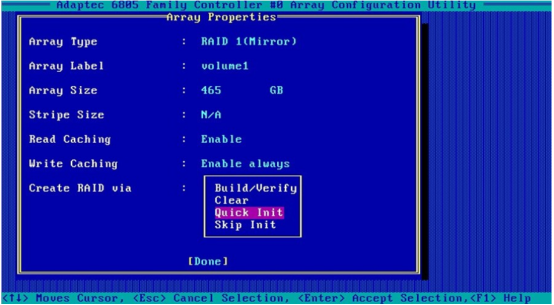

  1. Quick Init（推荐）→ Done。

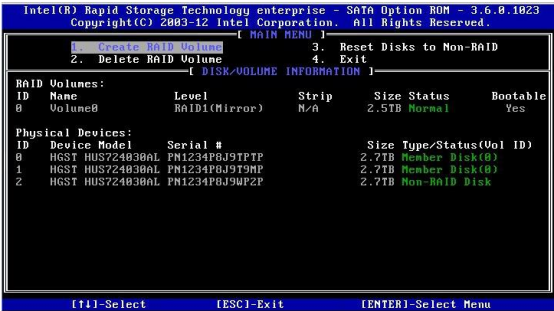

Ctrl+I

（Intel主板RAID）

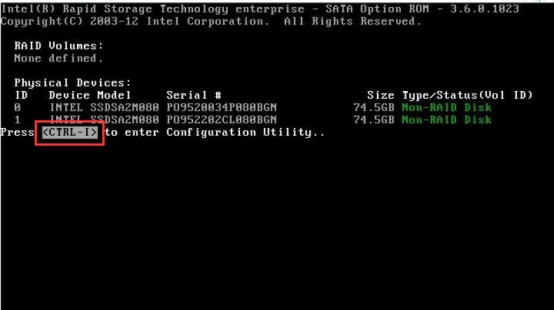

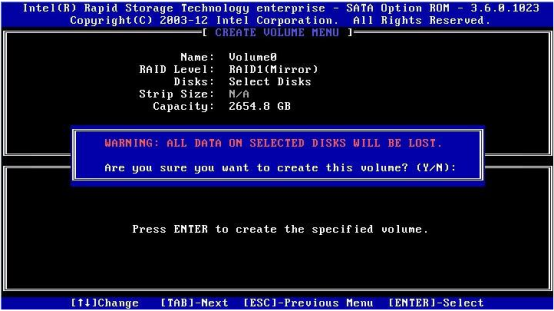

  1. 启动 → Ctrl+I；

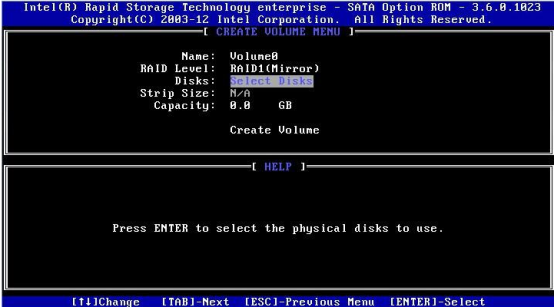

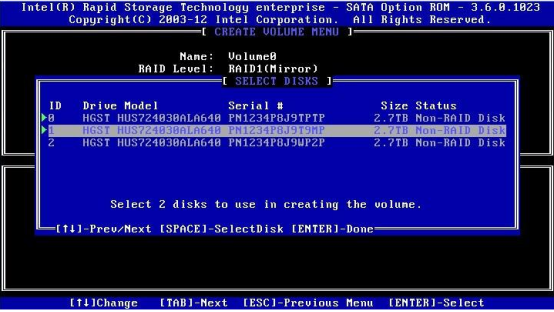

  1. Create RAID Volume；


  1. 设 RAID Level（0/1/5）；


  1. Disks → 空格选盘；


  1. 设大小 → Create Volume → Y 确认。

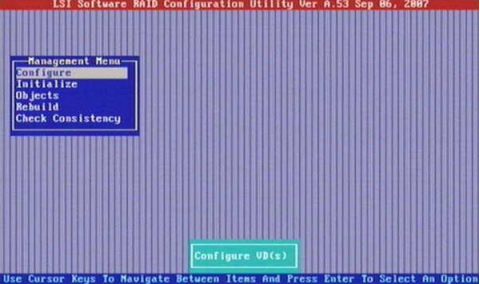

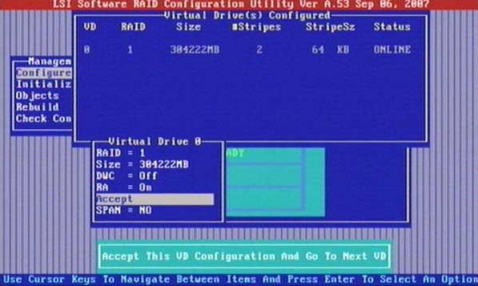

Ctrl+M

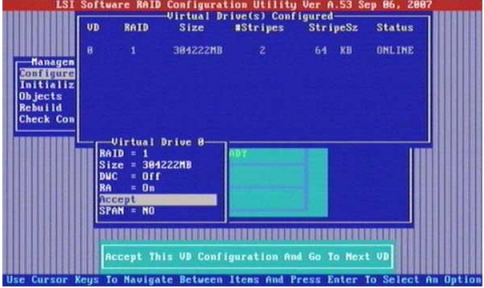

（LSI 1068E）

  1. 启动 → Ctrl+M；

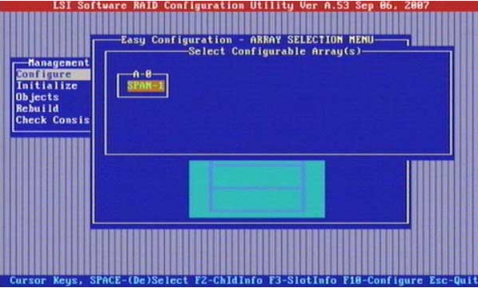

  1. Configure → 选 View/Add Configuration（⚠️ New 会清空！）；



  1. 空格选盘 → F10；

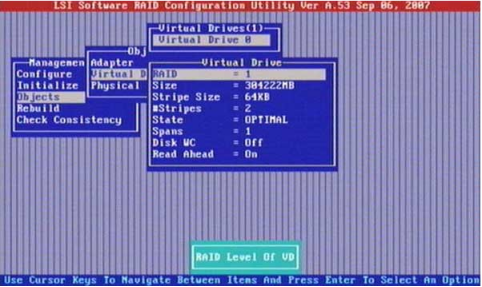

  1. 选 raid → 设 DWC（写缓存）、RA（预读）→ 默认即可；



  1. Accept → ESC → Yes 保存。




Lenovo服务器RAID配置

WebBIOS图形界面

  1. 启动 → Ctrl+H → Start；


  1. Configuration Wizard →
    • New Configuration（⚠️ 清空）
    • Add Configuration（推荐）


  1. Manual Configuration；


  1. Ctrl + 单击 选盘（raid=2盘，RAID5≥3盘）；
  2. Accept DG；
  3. Add To SPAN；
  4. 设参数：
    • Write Policy：

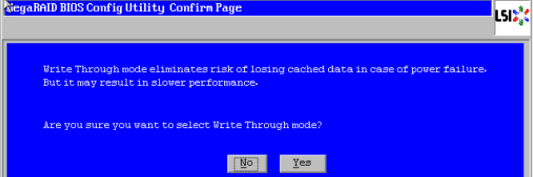

      • 无电池 → WThru
      • 有电池 → WBack + Wr thru for BADBBU（推荐）


  1. Accept → Yes 保存。

💡 raid0：创建 2 个 raid DG → 同时选中 → RAID Level=raid → 容量=两 DG 之和。

MegaRAID Storage Manager

  1. 安装 MegaRaid Storage Manager；


  1. 启动 → StartupUI → 连接主机；

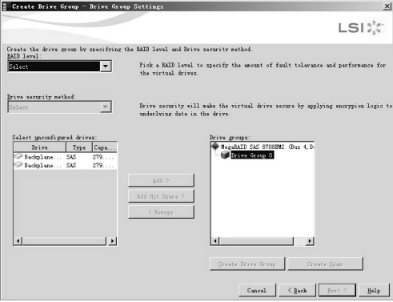

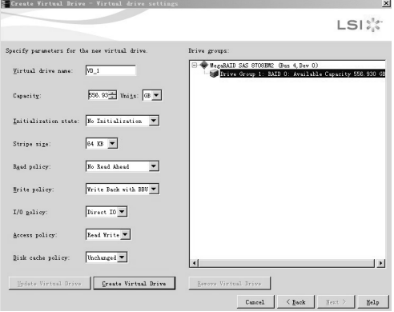

  1. Controller → Operations → Create Virtual Drive；

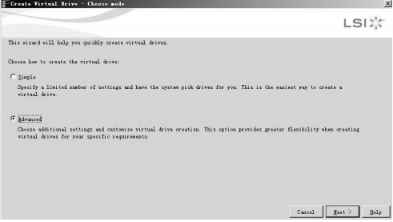

  1. Advanced →
    • Select RAID Level
    • Ctrl + 单击 选盘 → → 加入；


  • Create Drive Group；
    1. 设名称/容量/策略 → Create Virtual Drive → Finish。


安装系统时 RAID 控制器无法识别的解决方案

⚠️ 重要前提

  • 所有操作均涉及内核引导参数注入或驱动注入，操作不当可能导致安装失败；
  • 建议提前备份数据，并准备可启动的 Rescue 环境（如 CentOS DVD ISO）；
  • dd= 为驱动磁盘（Driver Disk）加载机制，适用于 Anaconda 安装器（RHEL/CentOS/Rocky/Alma）。

🧩 一、Intel 主板集成 RAID（RST / ESRT II）不识别

典型机型：Intel S1200V3RPS、S2600xxx 系列
现象：BIOS 中启用了 Intel RST 或 ESRT II 模式，但安装系统时看不到任何磁盘。

🔧 解决方案：注入 Intel RST 驱动（Driver Disk）

  1. 下载驱动

    • 官方地址：Intel® Rapid Storage Technology Enterprise (RSTe) Driver
      ✅ 确认下载 RHEL* 或 CentOS* 对应版本的 .iso 文件（如 f6flpy-x64.zip 中含 *.iso）；

      📌 注：页面虽显示 "undefined"，但链接有效；若跳转失败，可搜索 "Intel RSTe Linux Driver 27132" 获取镜像。

  2. 准备 U 盘

    • 将下载的驱动 ISO 解压 → 提取其中的 dd_*.img 或 *.dd 文件；
    • 放入安装 U 盘根目录（与 isolinux/ 同级），建议重命名为 intel_rste.dd。

  3. 安装时加载驱动（Legacy BIOS 模式）
    启动 CentOS 7 安装界面 → 在 Install CentOS 7 行：

    • 按 Tab 键编辑启动参数；

    • 在 vmlinuz 行末尾（quiet 后）添加（前后空格分隔）：

      dd modprobe.blacklist=ahci,isci nodmraid

      💡 说明：

      • dd：启用驱动磁盘加载流程；
      • modprobe.blacklist=ahci,isci：禁用冲突的原生 SATA 驱动；
      • nodmraid：禁用软 RAID（mdadm）自动扫描，避免干扰。

    • 按 Enter 启动；

  4. 选择驱动文件

    • 进入 Load driver update 界面：
      • 按 r 刷新设备列表；
      • 输入 1 选择 U 盘设备；
      • 输入 1 选择 intel_rste.dd 文件；
      • 按 c 继续 → 自动加载驱动；
    • 返回图形安装界面，RAID 卷应已可见。

🧩 二、HP Smart Array 控制器（HPSA）不识别

典型机型：ProLiant DL20 Gen9、DL380p Gen8、DL580 G7/G8 等
现象：

  • CentOS/RHEL 7+ 安装时无磁盘 → 因内核移除了旧 cciss 驱动，改用 hpsa 模块；
  • hpsa 默认拒绝非 HP 认证盘（如第三方 SSD），需开启白名单。

🔧 解决方案 A：临时启用 HPSA 白名单（推荐）

▶ 第一次安装（无驱动注入）

  1. 启动安装界面：
    • Legacy BIOS：在 Install 行按 Tab；
    • UEFI：按 e 编辑；
  2. 在内核启动行（linux 或 linuxefi）末尾追加：
    hpsa.hpsa_allow_any=1 hpsa.hpsa_simple_mode=1
二维码

遇到问题请微信扫码联系商务

编写及审核：爱偲云联运维技术团队

results matching ""

    No results matching ""
